JJ-BRJ800-2 변압기 포일 권선기 | 간단한 알루미늄 구리 포일 와인더

1세트
MOQ
협상 가능
가격
JJ-BRJ800-2 변압기 포일 권선기 | 간단한 알루미늄 구리 포일 와인더
풍모 갤러리 제품 설명 따옴표를 요구하십시오
풍모
제품 사양
이름: 단순 변압기 호일 권선기
디코일러 수: 두 조각
상태: 새로운
기능: 꾸불꾸불한 건식 타입 변압기코일
포일 도체: 구리와 알루미늄 포일
포일 폭 최대: 800mm
전원 공급 장치: 380V, 50Hz, 3상
보증: 12개월
데부르링 유닛: 2세트
마킨 색: 선택 과목
기본 정보
원래 장소: 중국
브랜드 이름: STT/Zhutang
인증: CE
모델 번호: JJ-BRJ800-2
결제 및 배송 조건
포장 세부 사항: 항해에 적합한 포장
배달 시간: 45일
지불 조건: 티/티
공급 능력: 년 당 100 세트
제품 설명
JJ-BRJ800-2 변압기 포일 권선기 | 간편한 알루미늄 구리 포일 와인더

메타 설명

JJ-BRJ800-2 간편 변압기 포일 권선기는 200-800mm 폭의 구리 및 알루미늄 포일 권선을 지원하며 PLC 제어 및 풋 페달 작동 기능을 갖추고 있습니다. 타원형, 원형, 직사각형 변압기 코일 생산을 위한 안정적이고 비용 효율적인 포일 와인더입니다.

제품 개요

JJ-BRJ800-2 변압기 포일 권선기는 변압기 제조를 위해 특별히 개발된 실용적이고 작동하기 쉬운 권선 장비입니다. 단순화되고 견고한 기계 구조로 설계된 이 알루미늄 및 구리 포일 권선기는 금속 포일 및 절연지의 동기식 1~2층 권선을 실현하여 저전력 및 중전력 변압기의 일반적인 권선 요구 사항을 완벽하게 충족합니다.복잡한 산업용 권선 장비와 달리 이 포일 와인더는 설치가 간단하고 작동이 부드러우며 일상적인 유지보수가 편리합니다. 전문 PLC 제어 시스템과 정밀 계수 장치를 채택하여 정확한 권선 횟수와 균일한 코일 형성을 보장합니다. 인체공학적인 풋 페달 제어 시스템을 갖추고 있어 유연한 시작, 정지 및 방향 전환을 지원하여 변압기 포일 가공의 생산 효율성과 작동 안전성을 크게 향상시킵니다.

주요 특징 및 장점

  • 넓은 권선 호환성: 200mm ~ 800mm 폭의 구리 및 알루미늄 포일을 지원하며 타원형, 원형 및 직사각형 변압기 코일 모양과 호환되어 생산 요구 사항을 다양화합니다.
  • 지능형 PLC 제어: 성숙한 PLC 전기 제어 시스템과 디지털 카운터를 채택하여 정밀한 권선 매개변수 설정과 실시간 데이터 표시를 실현하여 수동 작업 오류를 효과적으로 줄입니다.
  • 듀얼 동기 권선: 듀얼 포일 디코일러 및 듀얼 절연지 디코일러가 장착되어 금속 포일과 절연지의 동기식 라미네이션 권선을 실현하여 표준화된 변압기 절연 구조를 만듭니다.
  • 안정적이고 내구성 있는 성능: 단순화된 강화 프레임 구조는 장기간 안정적인 작동을 보장하며, 조절 가능한 회전 속도(0-20 RPM)는 다양한 포일 두께 및 가공 요구 사항에 적응합니다.
  • 사용자 친화적인 작동: 풋 페달 제어는 손을 자유롭게 하여 유연한 작동을 가능하게 하며, 전체 전기 제어 캐비닛은 중앙 집중식 회로 관리를 실현하여 유지보수가 더 안전하고 쉽습니다.

주요 기계 부품

JJ-BRJ800-2 변압기 포일 권선기는 모듈식 구성으로, 완전하고 합리적인 부품 레이아웃으로 분해, 유지보수 및 교체가 편리합니다. 주요 부품은 다음과 같습니다:
  1. 강화된 단순 기계 프레임
  2. 정밀 권선 유닛
  3. 조절 가능한 포일 디코일러 2세트
  4. 절연지 디코일러 2세트
  5. 지능형 PLC 제어 시스템
  6. 디지털 계수 장치(0-9999.9 회전)
  7. 풋 페달 제어 스위치
  8. 전기 제어 캐비닛

기술 매개변수

아래는 JJ-BRJ800-2 변압기 포일 권선기의 표준 기술 매개변수입니다. 모든 사양은 고객의 실제 생산 시나리오에 맞게 개인화된 맞춤 설정을 지원합니다.
기술 항목
상세 사양
적용 가능한 포일 폭
200mm ~ 800mm
완성된 코일 모양
타원형, 원형, 직사각형
최대 포일 재료 외경(OD)
Φ1000mm
포일 재료 내경(ID)
Φ500mm
포일 디코일러 수량
2개
포일 디코일러 유효 길이
850mm
포일 디코일러 확장 범위
Φ420mm ~ Φ520mm
권선 모터 출력
11KW
권선 샤프트 크기
80×80×1150mm
조절 가능한 회전 속도
0 ~ 20 RPM
절연지 디코일러 수량
2개
최대 절연 재료 외경
Φ400mm
절연 재료 내경
Φ76mm
절연지 디코일러 유효 길이
850mm
디지털 계수 범위
0 ~ 9999.9 회전

적용 범위

이 JJ-BRJ800-2 포일 권선기는 전력 변압기, 배전 변압기 및 소형 전기 변압기의 권선 가공에 널리 적용됩니다. 구리 포일 및 알루미늄 포일 코일의 대량 생산에 적합하며 변압기 제조 공장의 이상적인 비용 효율적인 가공 장비입니다.

핵심 키워드

변압기 포일 권선기, 알루미늄 포일 권선기, 구리 포일 와인더, 간편 포일 권선기, 변압기 코일 권선 장비

JJ-BRJ800-2 변압기 포일 권선기 | 간단한 알루미늄 구리 포일 와인더

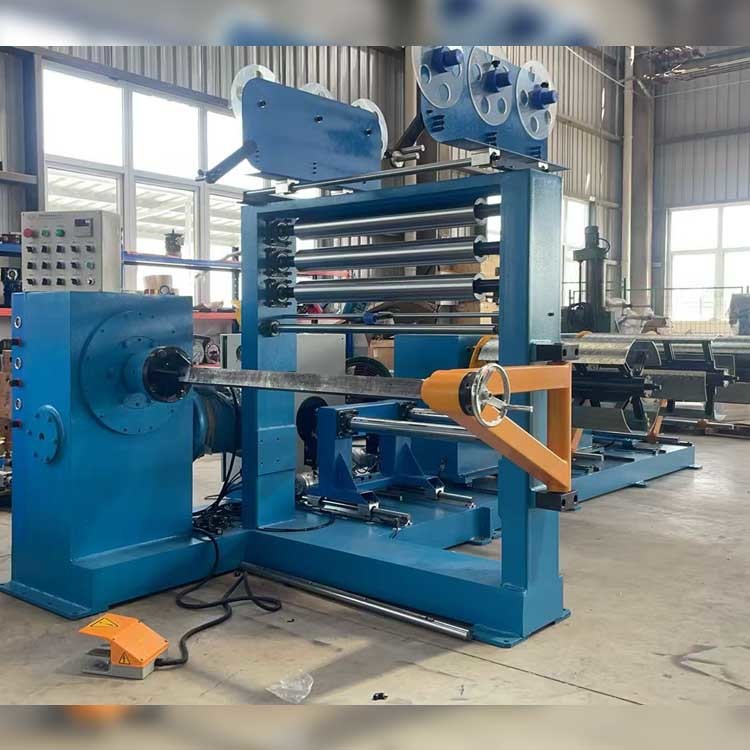

그림 1: 변압기 포일 권선기 JJ-BRJ800-2의 전체 모습


JJ-BRJ800-2 변압기 포일 권선기 | 간단한 알루미늄 구리 포일 와인더

그림 2: 변압기 포일 권선기 JJ-BRJ800-2의 포일 디코일러


JJ-BRJ800-2 변압기 포일 권선기 | 간단한 알루미늄 구리 포일 와인더JJ-BRJ800-2 변압기 포일 권선기 | 간단한 알루미늄 구리 포일 와인더JJ-BRJ800-2 변압기 포일 권선기 | 간단한 알루미늄 구리 포일 와인더JJ-BRJ800-2 변압기 포일 권선기 | 간단한 알루미늄 구리 포일 와인더JJ-BRJ800-2 변압기 포일 권선기 | 간단한 알루미늄 구리 포일 와인더
