| 기계 이름: | 트랜스는 권상기를 좌절시킵니다 | 기능: | 권선 코일 |
|---|---|---|---|
| 용접 모드: | 스폿 용접 | 보증: | 12개월 |
| 모터: | 4KW | 권취 속도: | 0 - 35rpm |
| Cu 호일 두께: | 0.2 - 2.0 밀리미터 | 도전판 두께: | 0.3 -3.0mm |
| 강조하다: | 35rpm 자동 스폿 용접기,35rpm 자동 코일 권선기,4kw 코일 자동 스폿 용접기 |
||
관리인 스트립 권취기 트랜스 포일 권선 기계를 용접하는 자동 스포트
트랜스 포일 권선 기계 BRJ300-2에 대한 기술
트랜스 포일 권선 기계 BRJ300-2는 건식 변압기를 만들기 위해 꾸불꾸불한 호일 코일을 주로 위한 것입니다. 트랜스 포일 권선 기계는 자동적으로 포일의 위치를 보정하기 위해 광전자식 센서를 채택합니다. 포일 디코일러는 포일의 긴장을 제어하기 위해 일정한 장력을 채택합니다. 권상기는 PLC 제어 시스템에 의해 제어되며, 그것이 높은 자동화, 단순하고 믿을 수 있는 오퍼레이션, 등과 함께 있습니다. 포일 권상기는 함께 용접 포일과 버스바를 위해 스폿 용접 유닛을 채택합니다. 작동 트랜스 포일 권선 기계는 터치 스크린을 통하여 매우 쉽습니다.
트랜스 포일 권선 기계 BRJ300-2에 대한 빠른 세부 사항 :
1. 스폿 용접 유닛
2. 두 포일 디코일러
3. 프레스 가공 롤러
4. 권취부
5. 두 단열재 디코일러
6. 보정 시스템
7. 두개 디버링 작업 유닛
8. 2 세정부
트랜스 포일 권선 기계 BRJ300-2의 기술적인 매개 변수
아무리 기계가 또한 요청된 것으로 제조될 수 있어도, 트랜스 포일 권상기 BRJ300-2의 전형적 표준 기술 조건은 아래 보여집니다.
| 박 폭 : | 100 - 300 밀리미터 |
| 맥스. 축 길이가 (도선을 포함합니다) : | 450 밀리미터 |
| 권선 코일 OD. : | 600 밀리미터 |
| 권선 코일 형태 : | 라운드, 타원형과 사각형 기타 등등. |
| 관리인 스트립재 : | 구리 또는 알루미늄 호일 |
| Cu 포일 두께 : | 0.2-2.0mm |
| Al 포일 두께 : | 0.3-3.0mm |
| 포일 소재 ID. 다음 | ≤ 500 밀리미터 |
| 포일 소재 OD. 다음 | ≤ 1000 밀리미터 |
| 포일 디코일러 수 : | 2 PC |
| 포일 디코일러 길이 : | 350 밀리미터 |
| 최대 코일 중량 : | 750 킬로그램 |
| 정정 모드 : | 광전자 감지 |
| 절연 페이퍼 코일 OD. 다음 | ≤ 400 밀리미터 |
| 절연 페이퍼 코일 ID. 다음 | 76 밀리미터 |
| 권취 속도 : | 0-35 RPM |
| 권선력 : | 4 kw |
| 용접되는 것 : | 스폿 용접 |
| 제어 시스템 : | PLC |
| 운용 정합 : | 터치 스크린 |
| 카운팅 턴 범위 : | 0 - 9999.9 |

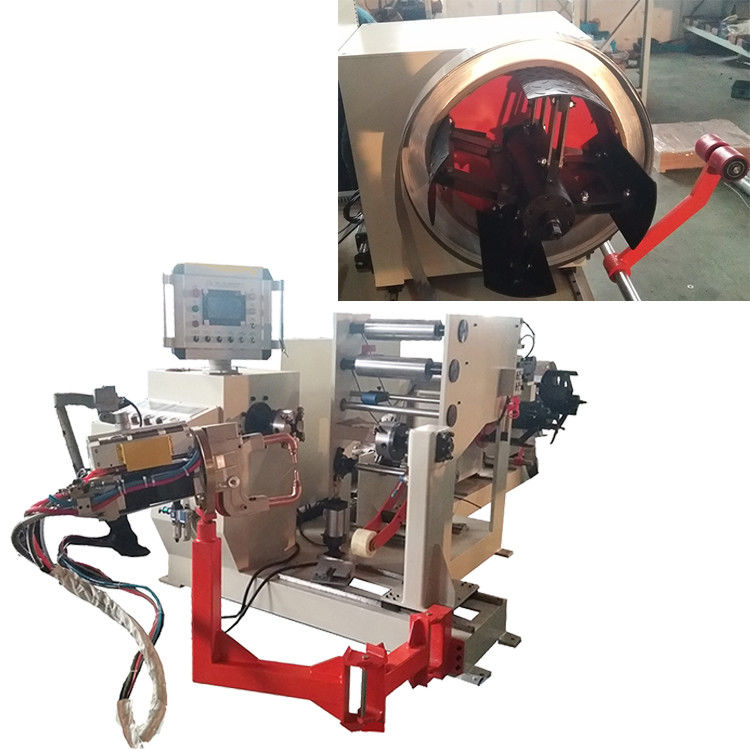

Fig 1 : 트랜스 포일 권선 기계 BRJ300-2는 전체 보기입니다
Fig 2 : 트랜스 포일 권선 기계 BRJ300-2는 포일 데치오러입니다
