주문 제작된 PLC 제어 시스템 주조수지변압기 포일 권선 기계
트랜스 포일 권선 기계 BRJ800-2에 대한 기술
트랜스 포일 권선 기계 BRJ800-2는 주형 수지 변압기코일을 만들기 위해 꾸불꾸불한 구리 또는 알루미늄 스트립을 위한 것입니다. 이런 종류의 트랜스 포일 권선 기계는 최대 너비 800 밀리미터와 포일을 감기 위해 큰 토크를 제공하는 15 kw 모터를 갖춥니다. 트랜스 포일 권선 기계는 함께 포일과 버스바를 용접하기 위해 티그 용접 공정을 채택합니다. 트랜스 포일 권선 기계는 구리 또는 알루미늄 포일 스트립의 1 또는 2 층과 절연 페이퍼의 1 또는 2 층을 감는데 사용될 수 있습니다. 트랜스 포일 권선 기관총은 느린 개시, 원활한 실행, 높은 자동화, 전 기능, 강한 당김력과 기타를 특징으로 합니다.
트랜스 포일 권선 기계 BRJ800-2에 대한 빠른 세부 사항
1) 두 포일 디코일러
2) 두 절연 페이퍼 디코일러
4) 엔드 필 스트립 공급 장치
5) 세정 시스템
6) 데부르링 시스템
7) 가장자리 배열 시스템
8) 자동 용접 장치
트랜스 포일 권선 기계의 기술적인 매개 변수
트랜스 포일 권상기 BRJ800-2의 전형적 표준 기술 조건은 아래 보여지나, 권상기가 또한 요청된 것으로 제조될 수 있습니다.
| 맥스. 박 폭 : | 800 밀리미터 |
| 끝난 코일형상 : | 타원형, 써클과 직사각형, 기타 등등. |
| 관리인 포일 소재 OD. 다음 | 1,000 밀리미터 |
| 도체박 물질 id. 다음 | 500 밀리미터 |
| 포일 디코일러 수 : | 2 PC |
| 포일 디코일러 길이 : | 850 밀리미터 |
| 포일 디코일러 팽창 범위 : | 420 - 520 밀리미터 |
| 권선축 사이즈 : | 80×80×1150 밀리미터 |
| 절삭 방식 : | 전기 디스크 전단기 |
| 단열재 디코일러 수 : | 2 PC |
| 전기 절연체 OD. 다음 | ≤400mm |
| 단열재 물질 id. 다음 | 76 밀리미터 |
| 맥스. 전기 절연체의 폭 : | 850 밀리미터 |
| 가장자리 배열 시스템 : | 광전자 감지 |
| 전자제어시스템 : | PLC |
| 사용자 인터페이스 : | 10 인치 (254mm)는 화면을 터치합니다 |
| 계산하는 것 범위를 돌립니다 : | 0 - 9999.9 |
| 권선력 : | 15 kw |
| 권취 속도 : | 20rpm |

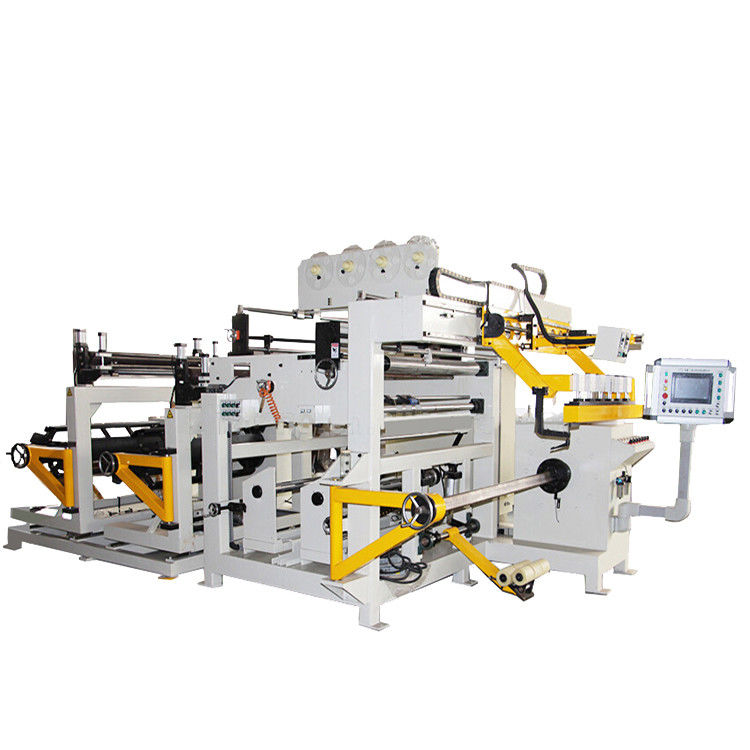

Fig 1 : 트랜스 포일 권선 기관총 BRJ800-2는 정면도입니다

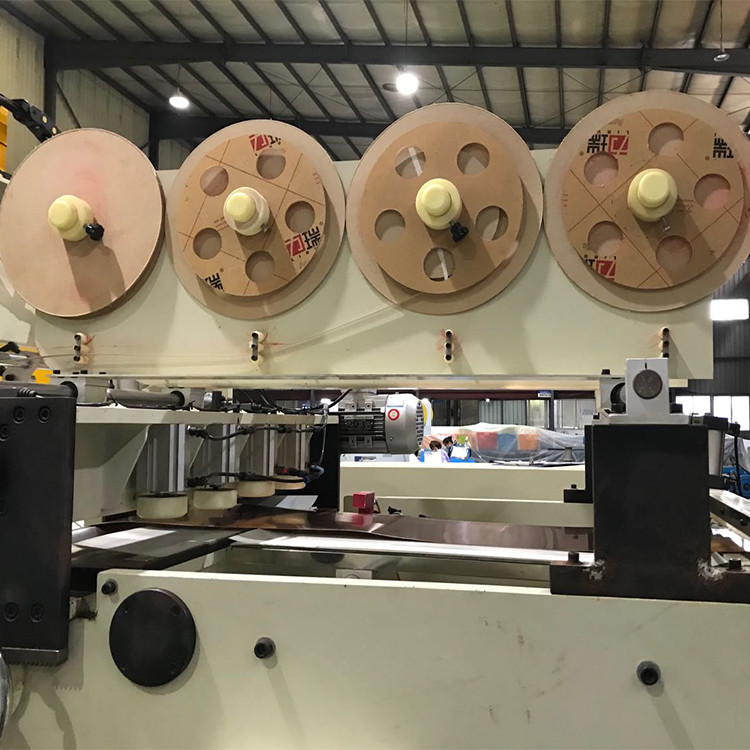

Fig 2 : 트랜스 포일 권선 기계 BRJ800-2는 포일 디코일러입니다
포장과 선적
내항성이 있는 포장과 선박을 위한 1시 40분 피트 컨테이너.
