냉압 용접 구리 엽기 윙어 건조 트랜스포머필름와일딩 머신
트랜스포머 엽지 윙링 기계 BRJ200의 간략한 소개
트랜스포머 필름 롤링 머신 BRJ200은 최대 높이 200mm의 작은 크기의 필름 코일을 롤링하는 특수 장비입니다.완성 된 엽지 코일은 트랜스포머 및 기타 유사한 제품에 사용할 수 있습니다.트랜스포머 엽지 윙링 기계는 냉압 용접 장치로 장착되어 있으며, 서로 다른 재료 (황 또는 알루미늄) 를 함께 용접할 수 있습니다.각기 다른 두께의 필름과 버스 막대기를 용접하기에 적합한 다른 압축 폼이 제공됩니다.. 세르보 모터가 정확성을 보장하는 데 사용됩니다. 터치 화면은 기계가 자동으로 작동하도록 필요한 모든 매개 변수를 입력하는 것입니다. 포일 와일링 기계는 컴팩트,높은 자동화, 높은 정확성, 등
주요 성분트랜스포머 엽지 윙링 머신 BRJ200:
1주요 철 프레임
22개의 엽록체 릴레이터
3압축 롤러
4- 세르보 모터
5두 개의 절연 디코일러
6수정 시스템
7자동 냉압 용접 장치
8. 공기 단위
9전기 제어 시스템
10발 페달
기술 매개 변수트랜스포머 엽지 윙링 머신 BRJ200
BRJ200의 전형적인 표준 사양은 아래와 같이 표시되어 있으며 변압 엽기 롤링 기계도 요청에 따라 제조 될 수 있습니다.
| 최대 포일 너비: | 200mm |
| 최대 완성된 코일 오드 : | Ø600mm |
| 완성된 코일 모양: | 원형, 타원형 및 직사각형 |
| 선도 엽물질: | 구리 또는 알루미늄 |
| 큐 포일 두께: | 00.2~2.0mm |
| 알 포일 두께: | 0.3 ~ 3.0mm |
| 포일 재료 ID: | Ø500mm |
| 포일물질 OD: | ≤ Ø1000mm |
| 엽록소 껍질 제거기 양: | 1pc |
| 포일 디코일러 확장 범위: | 420~520mm |
| 최대 코일 무게: | 1000kg |
| 수정 모드: | 광전기 감지 |
| 청소: | 기압 |
| 비축: | 기압 |
| 단열 듀코일러 양: | 2pc |
| 방열용 종이 코일 OD: | ≤ Ø400mm |
| 단열용 종이 코일 ID: | Ø76mm |
| 단열 듀코일러 확장 범위: | Ø73~78mm |
| 회전 속도: | 035 RPM |
| 주 엔진 전력: | 4kW |
| 용접 압력: | 200 KN |
| 냉접속장치: | 1 세트 |
| 위치 설정 버스 바 장치: | 1 세트 |
| 전기 밀링 장치: | 1 세트 |
| 냉접속 폼: | 6개 |
| 제어 시스템: | PLC |
| 작업 인터페이스: | 터치 화면 |
| 계산 범위: | 0 - 9999.9 |

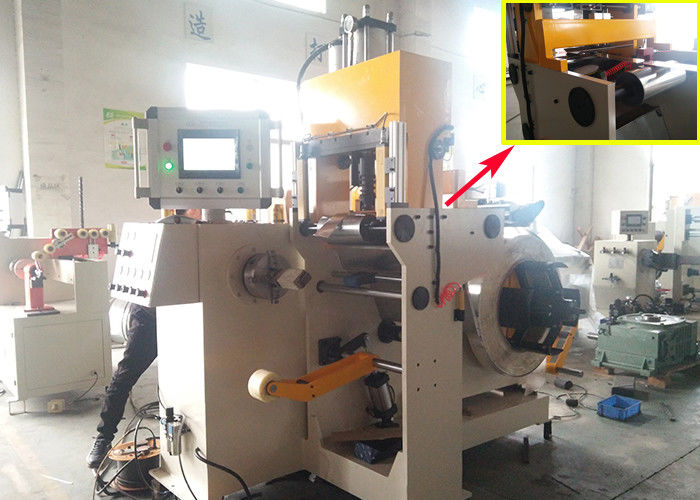

그림 1: 트랜스포머 필름 롤링 기계 BRJ200의 전체 전망
그림 1: 트랜스포머 필름 와일링 머신 BRJ200의 측면 뷰
