횡폭 600mm 주조 수지 T변압기 호일 권선기
변압기 호일 권선기 BRJ600-2의 빠른 세부 정보
변압기 호일 권선기 BRJ600-2 설명
변압기 호일 권선기 BRJ600-2는 전문 권선 장비입니다. 변압기 호일 권선기는 주로 구리 호일 또는 알루미늄 호일을 권선하는 데 사용됩니다. 변압기 호일 권선기는 호일 1~2겹과 절연지 1~2겹을 권선할 수 있습니다. 변압기 호일 권선기에는 광전 센서가 제공되어 권선 시 호일 가장자리를 깔끔하게 유지하기 위해 호일의 위치를 수정할 수 있습니다. 변압기 호일 권선기에는 호일과 버스 바를 함께 용접하기 위한 TIG 용접 장치가 제공됩니다. PLC 기반의 HMI 및 제어 시스템을 통해 변압기 호일 권선기는 쉽고 직관적으로 작동할 수 있습니다.
변압기 호일 권선기 BRJ600-2의 주요 매개변수
변압기 호일 권선기 BRJ600-2의 일반적인 표준 사양은 아래에 표시되어 있으며, 호일 권선기는 요청에 따라 제조될 수도 있습니다.
| 최대 호일 폭: | 600mm |
| 도체 호일 재료 OD.: | Ø1,000mm, 최대 |
| 도체 호일 재료 ID.: | Ø500mm |
| 도체 디코일러 수: | 2개 |
| 권선 전력: | 11KW |
| 권선 샤프트 크기: | 80×80×950 mm |
| 최대 권선 속도: | 26 Rpm |
| 절연 디코일러: | 2개 |
| 절연 재료 OD.: | ≤Ø400mm |
| 절연 재료 ID.: | Ø76mm |
| 엔드 필 스트립 피더: | 6개 |
| 가장자리 정렬 시스템: | 광전 감지 |
| 턴 수 범위: | 0 ~ 9999.9 |
| 전원 공급 장치: | 3상 380V 50Hz |

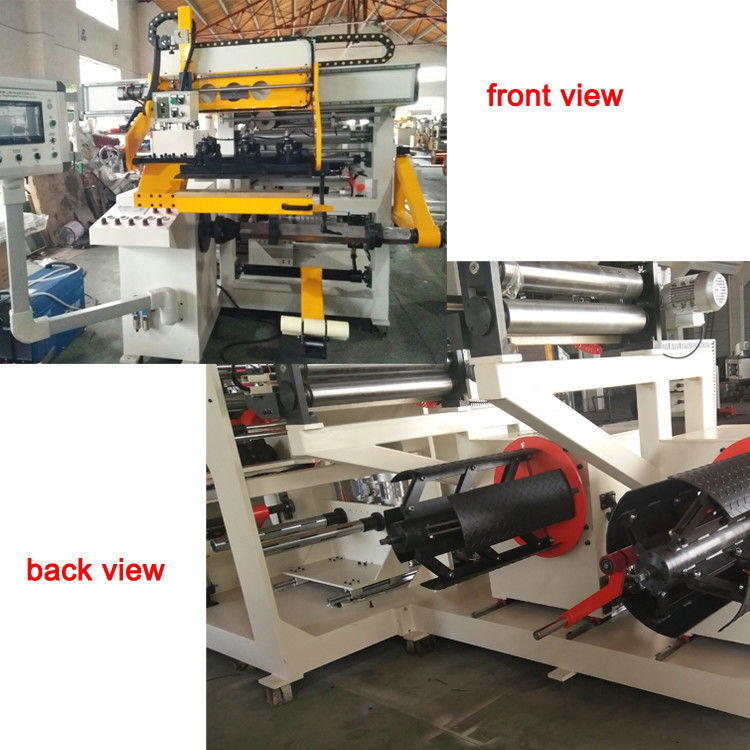

그림 1: 변압기 호일 권선기 BRJ600-2의 정면도
그림 2: 변압기 호일 권선기 BRJ600-2
