설명변압기 호일 와인딩 머신 BRJ800-2의 설명변압기 호일 와인딩 머신 BRJ800-2는 주형 수지 변압기 코일을 만들기 위한 특수 호일 컨덕터 와인더입니다. 이 변압기 호일 와인딩 머신은 15kw 모터로 구동되는 와인딩 샤프트를 갖추고 있어 최대 폭 800mm의 호일을 감을 수 있는 큰 토크를 제공합니다. 변압기 호일 와인딩 머신은 TIG 용접 공정을 사용하여 호일과 버스 바를 함께 용접합니다. 변압기 호일 와인딩 머신은 두 개의 호일 디코일러와 두 개의 절연지 디코일러를 갖추고 있어 호일 와인딩 머신이 구리 또는 알루미늄 호일 스트립을 한두 겹, 절연지를 한두 겹 감을 수 있습니다. PLC 기반의 HMI 및 제어 시스템을 통해 변압기 호일 와인딩 머신을 매우 쉽게 작동할 수 있습니다.
변압기 호일 와인딩 머신의 빠른 세부 정보
BRJ800-2최대 호일 폭:
2) 두 개의 절연지 디코일러
4) 엔드 필 스트립 피더
5) 청소 시스템
6) 디버링 시스템
7) 엣지 정렬 시스템
8) 자동 용접 장치
기술
매개변수변압기 호일 와인딩 머신BRJ800-2변압기 호일 와인딩 머신 BRJ800-2의 일반적인 표준 사양은 아래에 나와 있지만, 호일 와인딩 머신은 요청에 따라 제조될 수도 있습니다.최대 호일 폭:
800mm
| 컨덕터 호일 재료 OD.: | Ø1,000mm |
| 컨덕터 호일 재료 ID.: | Ø500mm |
| 호일 디코일러 수: | 2 세트 |
| 호일 디코일러 길이: | ≤Ø400mm |
| 호일 디코일러 확장 범위: | 광전 감지 |
| 와인딩 샤프트 크기: | 80×80×1150 mm |
| 절단 모드: | 전기 디스크 전단 |
| 절연 디코일러 수: | 2 세트 |
| 절연 재료 OD.: | ≤Ø400mm |
| 절연 재료 ID.: | Ø76mm |
| 최대 절연 재료 폭: | 850mm |
| 엣지 정렬 시스템: | 광전 감지 |
| 전자 제어 시스템: | PLC |
| 사용자 인터페이스: | 10인치 (254mm) 터치 스크린 |
| 턴 수 카운팅 범위: | 0 ~ 9999.9 |
| 와인딩 전력: | 15kw |
| 와인딩 속도: | 0 ~ 20rpm |

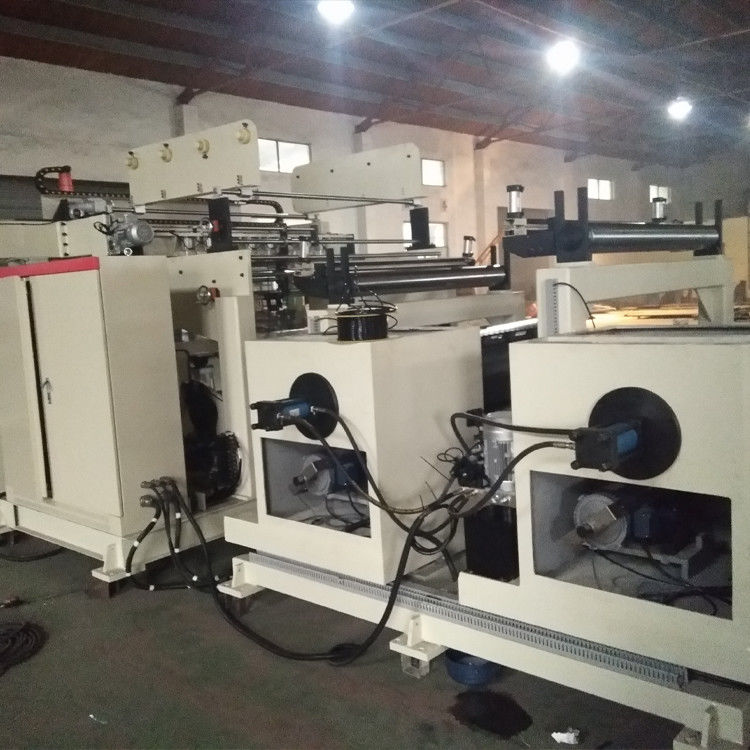

| 그림 1: 변압기 호일 와인딩 머신 BRJ800-2의 정면도 | 그림 2: 변압기 호일 와인딩 머신 BRJ800-2의 후면도 |
