| 상품 이름: | 포일 권선 기계 | 기능: | 변압기코일을 감기 |
|---|---|---|---|
| 힘: | 22KW | 회전 속도: | 0 ~ 18 rpm |
| 구리 필름 두께: | 0.2 ~ 2.0 밀리미터 | 알루미늄 필름 두께: | 0.3 ~ 3.0 밀리미터 |
| 데부르링 유닛: | 2개 세트 | 보증: | 12개월 |
| 강조하다: | 프로그램 가능한 트랜스 실패,건식 변압기 포일 권선 기계,PLC 제어와 트랜스 실패 |
||
PLC 통제를 가진 전자 풀그릴 건조한 유형 변압기 포일 감기 기계
설명변압기 포일 와인딩 머신BRJ1400-2
변압기 포일 와인딩 머신 BRJ1400-2는 변압기 코일을 감기 위한 특수 와인더입니다.변압기 호일 권선기는 구리 호일 또는 알루미늄 호일을 감는 데 널리 사용되며 건식 변압기 호일 코일 및 기타 유사한 제품을 만들 수 있습니다.변압기 포일 와인딩 머신은 포일 2겹과 절연지 2겹을 감을 수 있습니다.변압기 호일 권선기는 권선 장치, 용접 장치, 청소 장치, 디버링 장치, 공급 장치 등으로 구성됩니다.TIG 용접 장치를 사용하면 변압기 포일 와인딩 머신이 포일과 버스 바를 자동으로 함께 용접할 수 있습니다.변압기 호일 권선기는 PLC에 의해 제어됩니다.
기본씨구성품변압기 포일 와인딩 머신BRJ1400-2
1. 본체
2. 와인딩 유닛
3. 포일 디코일러
4. 절연 디코일러
5. 엔드 필링 스트립 피더
6. 청소 시스템
7. 커팅 시스템
8. 포일 디버링 시스템
9. 에지 얼라인먼트 시스템
10. 자동 용접 장치
11. 전자 제어 시스템
12. 공압 시스템
인위적인피매개변수변압기 포일 와인딩 머신BRJ1400-2
변압기 호일 권취기 BRJ1400-2의 일반적인 표준 사양은 다음과 같습니다. 그러나 변압기 호일 권선기는 요청에 따라 제작할 수도 있습니다.
| 최대 호일 너비: | 1,400mm |
| 최대완성되는 코일 OD.: | 1,000mm |
| 완성되는 코일 모양: | 타원형, 원형 및 직사각형 등 |
| 지휘자 포일 물자: | 구리 또는 알루미늄 |
| 최대 전도체 재료 OD.: | Φ1,000mm |
| 지휘자 물자 ID.: | Φ500mm |
| 포일 Decoiler 수: | 2개 |
| Foil Decoiler 확장 범위: | Φ460 ~ 520mm |
| 최대코일 무게: | 2,500KG |
| 감기 굴대 크기: | 80×80×1750mm |
| 용접 모드: | 싸움 |
| 절단 모드: | 전기 디스크 가위 |
| 절연제 언코일러 번호: | 2개 |
| 최대절연 재료 OD.: | Φ400mm |
| 단열재 ID.: | Φ76mm |
| 엔드 필링 스트립 피더: | 8개 |
| 에지 정렬 시스템: | 광전 감지 |
| 제어 시스템: | PLC |
| 사용자 인터페이스: | 10인치(254mm) 터치스크린 |
| 계산 범위: | 0 - 9999.9 |
| 총 무게: | 8000kg |
| 치수(LxWxH) | 5800x2850x2500mm |

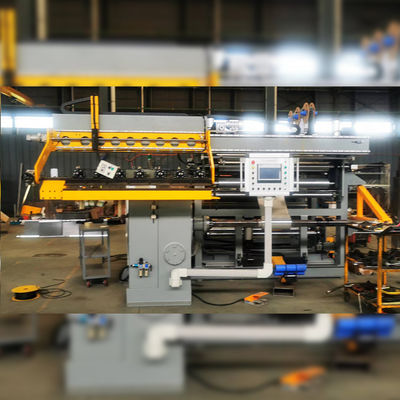

그림 1: 변압기 포일 와인딩 머신 BRJ1400-2의 정면도
그림 2: 변압기 포일 와인딩 머신 BRJ1400-2의 후면도
