단 하나 층 포일 와인더 낮은 전압 주조 수지 변압기 포일 감기 기계
설명변압기 호일 권선기 BRJ600의
변압기 호일 권취기 BRJ600은 주조 수지 변압기 코일을 감는 데 사용됩니다.이러한 종류의 변압기 호일 권선기는 최대 폭 600mm의 구리 또는 알루미늄 호일 한 층과 절연지 한두 층을 처리할 수 있습니다.변압기 포일 와인딩 머신에는 포일 디코 일러, 절연 디코 일러, 광전 센서, 터치 스크린, PLC 등이 제공됩니다.변압기 호일 권선기는 느린 시작, 큰 토크, 쉬운 작동 등을 특징으로 합니다.
주요 구성 요소변압기 호일 권선기 BRJ600의
주요 매개변수변압기 호일 권선기 BRJ600의 s
변압기 호일 권선기 BRJ600의 표준 사양은 다음과 같으나 호일 권선기 또한 요청에 따라 제작이 가능합니다.
| 완성되는 코일 모양: | 타원형, 원형 및 직사각형 |
| 최대 지휘자 포일 물자 OD.: | Ø1,000mm |
| 지휘자 포일 물자 ID.: | Ø500mm |
| 지휘자 Decoiler 양: | 1개 |
| 지휘자 Decoiler 길이: | 650mm |
| 지휘자 Decoiler 광대한 범위: | Ø480 ~ 520mm |
| 감기 힘: | 7.5KW |
| 감기 갱구 크기: | 80×80×950mm |
| 최대감기 속도: | 26rpm |
| 절연제 언코일러 수량: | 2개 |
| 최대 단열재 OD.: | Ø400mm |
| 단열재 ID.: | Ø76mm |
| 절연재 폭: | 650mm |
| 엔드필 스트립 피더: | 6개 |
| 에지 정렬 시스템: | 광전 감지 |
| 사용자 인터페이스: | 10인치(254mm) 터치스크린 |
| 계산 범위: | 0 ~ 9999.9 |

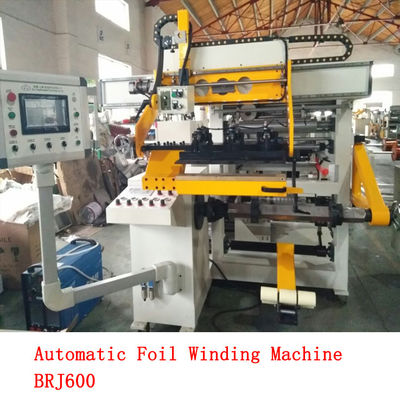

그림 1: 변압기 포일 와인딩 머신 BRJ600-2의 정면도
무화과 2: 변압기 포일 감기 기계 BRJ600-2
