제품 상세 정보:
결제 및 배송 조건:
|
| 이름: | 트랜스는 권상기를 좌절시킵니다 | 용법: | 와인딩 코일 |
|---|---|---|---|
| 힘: | 22 kw | 감기 속도: | 0 ~ 18 rpm |
| Cu 호일 두께: | 0.2 ~ 2.0 밀리미터 | 도전판 두께: | 0.3 ~ 3.0 밀리미터 |
| 데부르링 유닛: | 2세트 | 세정부: | 2세트 |
| 강조하다: | 장비를 만드는 PLC 제어용변압기,건식 변압기 포일 실패,PLC 제어 포일 실패 |
||
장비 PLC 건식 변압기 포일 권선 기계 제어를 만드는 트랜스
트랜스 포일 권선 기계 BRJ1400-2에 대한 기술
주로 권상기 BRJ1400-2가 익숙한 트랜스 포일은 저전압 건식 타입 변압기코일과 다른 유사 제품을 감습니다. 트랜스 포일 권선 기계는 200 밀리미터에서 1400 밀리미터까지 폭으로 양쪽 동박과 알루미늄 호일을 감는데 사용될 수 있습니다. 트랜스 포일 권선 기계는 종이 또는 유사 물질과 같은 포일과 전기 절연체의 1 또는 2 층의 1 또는 2 층을 감을 수 있습니다. 트랜스 포일 권선 기계는 자동적으로 함께 버스바와 포일을 용접할 수 있습니다. 광전자식 센서로, 나아갈 때 트랜스 포일 권선 기계는 권선 코일 가장자리 배열을 만들 수 있습니다. PLC와 터치 스크린을 기반으로 제어 시스템과 함께, 트랜스 포일 권선 기계는 쉽게 운영될 수 있습니다.
트랜스 포일 권선 기계 BRJ1400-2의 주성분
1. 메인 프레임
2. 권취부
3. 포일 디코일러
4. 단열재 디코일러
5. 엔드-필링 스트립 공급 장치
6. 세정 시스템
7. 벌채종
8. 포일 디버링 작업 시스템
9. 가장자리 배열 시스템
10. 자동 용접 장치
11. 전자제어시스템
12. 공압 계통
트랜스 포일 권선 기계 BRJ1400-2의 기술적인 매개 변수
트랜스 포일 권상기 BRJ1400-2의 전형적 표준 기술 조건은 아래 보여지나, 트랜스 포일 권선 기계가 또한 요청된 것으로 제조될 수 있습니다.
| 최대 박 폭 : | 1,400 밀리미터 |
| 맥스. 끝난 코일 OD. 다음 | 1,000 밀리미터 |
| 끝난 코일형상 : | 타원형, 라운드와 직사각형, 기타 등등. |
| 관리인 포일 소재 : | 구리 또는 알루미늄 |
| 최대 전도체 물질 OD. 다음 | Φ1,000mm |
| 관리인 물질 id. 다음 | Φ500mm |
| 포일 디코일러 수 : | 2 PC |
| 포일 디코일러 팽창 레인지 : | Φ460 ~ 520 밀리미터 |
| 맥스. 코일 중량 : | 2,500KG |
| 권선 축 사이즈 : | 80×80×1750 밀리미터 |
| 용접 모드 : | 술래잡기 |
| 절삭 방식 : | 전기 디스크 전단기 |
| 단열재 디코일러 수 : | 2 PC |
| 맥스. 전기 절연체 OD. 다음 | Φ400mm |
| 단열재 물질 id. 다음 | Φ76mm |
| 엔드-필링 스트립 공급 장치 : | 8 PC |
| 가장자리 배열 시스템 : | 광전자 감지 |
| 제어 시스템 : | PLC |
| 사용자 인터페이스 : | 10 인치 (254mm)는 화면을 터치합니다 |
| 카운팅 범위 : | 0 - 9999.9 |
| 전체 중량 : | 8000Kg |
| 차원(LxWxH) | 5800x2850x2500mm |

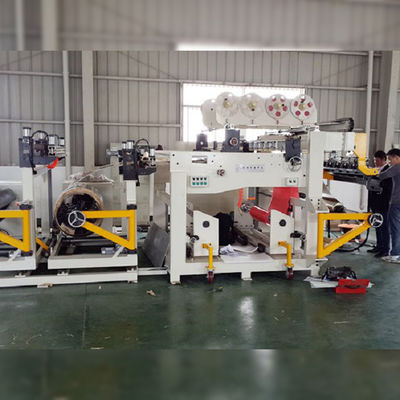

Fig 1 : 트랜스 포일 권선 기관총 BRJ1400-2는 정면도입니다
Fig 2 : 트랜스 포일 권선 기계 BRJ1400-2는 배면도입니다
