2 층 동박을 감는 저압 변압기 포일 권선 기계를 용접하는 술래잡기
트랜스 포일 권선 기계 BRJ1600-2에 대한 도입
건식 변압기 포일 권선 기계 BRJ1600-2는 주조수지변압기를 제조하기 위해 꾸불꾸불한 호일 코일을 위한 장비를 만드는 아주 튼튼하 트랜스입니다. 이런 종류의 트랜스 포일 권선 기계는 최대 너비 1600 밀리미터와 강풍 절연 페이퍼로 구리 또는 알루미늄 포일을 감을 수 있습니다. 30 kw 모터는 기계를 운전하기 위해 채택되며, 그것이 포일과 절연 페이퍼의 1 또는 2 층의 1 또는 2 층을 감을 수 있습니다. 포일 권상기는 광전자식 센서와 포일의 위치를 보정할 수 있습니다. PLC 제어 시스템으로, 포일 권상기는 매개 변수 입력에 따라 자동적으로 포일을 감을 수 있습니다.
트랜스 포일 권선 기계 BRJ1600-2의 기능
트랜스 포일 권선 기계 BRJ1600-2의 주요 인자
다음은 트랜스 포일 권선 기계 BRJ1600-2의 표준 기술 조건이나, 포일 권상기가 또한 요청된 것으로 제조될 수 있습니다.
| 축 길이 (박 폭) : | 350 ~ 1,600 밀리미터 |
| 끝난 코일 OD. 다음 | ≤1,000mm |
| 도전판 두께 : | 0.3 ~ 3.0 밀리미터 |
| Cu 포일 두께 : | 0.2 ~ 2.0 밀리미터 |
| 전도체 물질 OD. 다음 | ≤1,000mm |
| 관리인 물질 id. 다음 | 500 밀리미터 |
| 포일 디코일러 수 : | 2 PC |
| 단열재 디코일러 수 : | 2 PC |
| 권선력 : | 30 kw |
| 권취 속도 : | 0 ~ 16rpm |
| 용접 모드 : | 술래잡기 |
| 절삭 방식 : | 전기 디스크 전단기 |
| 포일 디버링 작업 시스템 : | 공기 제어 |
| 세척용 포일 장치 : | 공기 제어 |
| 가장자리 배열 시스템 : | 광전자 감지 |
| 계산하는 것 범위를 돌립니다 : | 0 ~ 9999.9 |

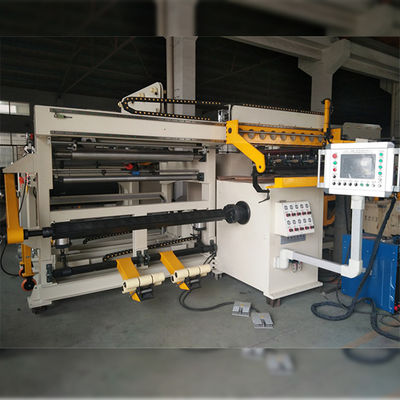

Fig 1 : 트랜스 포일 권선 기관총 BRJ1600-2는 정면도입니다
Fig 2 : 트랜스 포일 권선 기계 BRJ1600-2는 배면도입니다
