제품 상세 정보:
결제 및 배송 조건:
|
| 상품 이름: | 트랜스는 권상기를 좌절시킵니다 | 용법: | 초박판 코일을 감기 |
|---|---|---|---|
| 권선 모터: | 22 kw | 권취 속도: | 18 rpm |
| Cu 호일 두께: | 0.2 - 2.0 밀리미터 | 도전판 두께: | 0.3 - 3.0 밀리미터 |
| 데부르링 유닛: | 2개 세트 | 세정부: | 2개 세트 |
| 강조하다: | 주조수지변압기 코일 와인더,티그 용접 트랜스 실패 기계,자동변압기 실패 기계 |
||

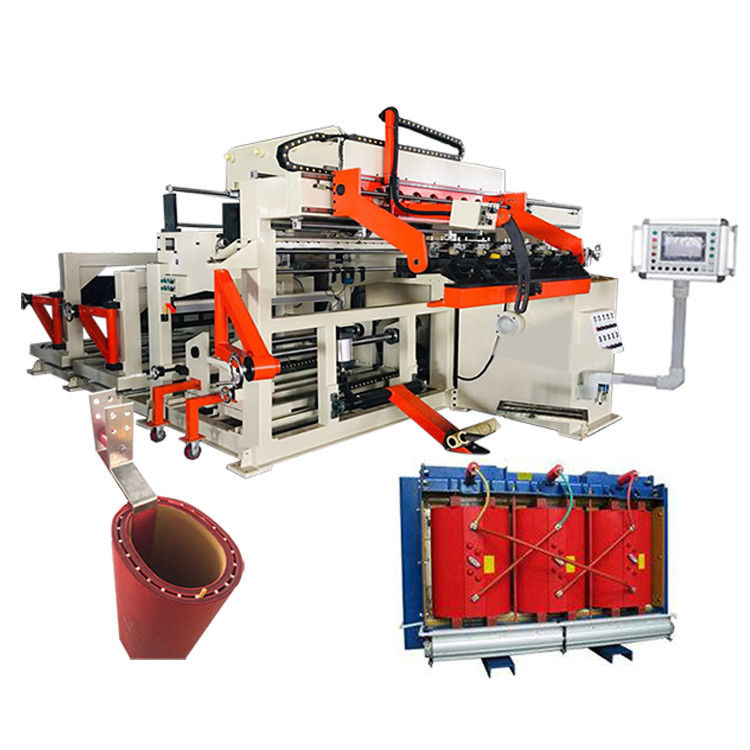

동박 실패 주조수지변압기 포일 권선 기계를 용접하는 자동 술래잡기
트랜스 포일 권선 기계에 대한 기술
주로 주조수지변압기 포일 권선 기계 BRJ1400-2가 익숙한 저전압은 낮은 전압 변환 장치 호일 코일과 다른 유사 제품을 만들기 위해 구리 또는 알루미늄 포일을 감습니다. 이런 종류의 트랜스 포일 권선 기계는 포일 도체의 1 또는 2 층과 절연 페이퍼의 1 또는 2 층을 취급할 수 있습니다. 트랜스 포일 권선 기계는 함께 포일과 버스바를 용접하기 위한 티그 용접 유닛을 구비합니다. 광전자식 센서로, 나아갈 때 코일 에지가 곧고 매끄럽다는 것을 트랜스 포일 권선 기계는 확인할 수 있습니다. 그것은 터치 스크린을 통하여 트랜스 포일 권선 기계를 운영하기 쉽습니다.
트랜스 포일 권선 기계 BRJ1400-2의 주성분
1. 메인 프레임
2. 권취부
3. 포일 디코일러
4. 단열재 디코일러
5. 엔드-필링 스트립 공급 장치
6. 세정 시스템
7. 벌채종
8. 포일 디버링 작업 시스템
9. 가장자리 배열 시스템
10. 자동 용접 장치
11. 전자제어시스템
12. 공압 계통
트랜스 포일 권선 기계 BRJ1400-2의 기술적인 매개 변수
아무리 이것들이 쉽게 요청된 것으로 변경될 수 있어도, 트랜스 포일 권상기 BRJ1400-2의 전형적 표준 기술 조건은 아래 보여집니다.
| 박 폭 : | 200 ~ 1,400 밀리미터 |
| 최대 권선 코일 OD. 다음 | 1,000 밀리미터 |
| 권선 코일 형태 : | 타원형, 라운드와 직사각형, 기타 등등. |
| 관리인 포일 소재 : | 구리 또는 알루미늄 |
| 최대 전도체 물질 OD. 다음 | 1,000 밀리미터 |
| 관리인 물질 id. 다음 | 500 밀리미터 |
| 포일 디코일러 수 : | 2 PC |
| 포일 디코일러 지름 : | 조정범위 400 ~ 520 밀리미터 |
| 맥스. 코일 중량 : | 2,000KG |
| 권선 축 사이즈 : | 80×80×1750 밀리미터 |
| 용접 모드 : | 술래잡기 |
| 절삭 방식 : | 전기 디스크 전단기 |
| 단열재 디코일러 수 : | 2 PC |
| 최대 전기 절연체 OD. 다음 | 400 밀리미터 |
| 단열재 물질 id. 다음 | 76 밀리미터 |
| 엔드-필링 스트립 공급 장치 : | 8 PC |
| 가장자리 배열 시스템 : | 광전자 감지 |
| 전자제어시스템 : | PLC |
| 사용자 인터페이스 : | 10 인치 (254mm)는 화면을 터치합니다 |
| 계산하는 것 범위를 돌립니다 : | 0 - 9999.9 |
| 전체 중량 : | 8000Kg |
| 차원(L*W*H) | 5800*2850*2500mm |
Fig 1 : 트랜스 포일 권선 기계의 측면도
Fig 2 : 트랜스 포일 권선 기계의 배면도
