동박과 PLC 제어 건식 변압기 포일 권선 기계

동박과 PLC 제어 건식 변압기 포일 권선 기계

트랜스 포일 권선 기계 BRJ800-2에 대한 기술

트랜스 포일 권선 기계 BRJ800-2는 주로 최대 너비 800 밀리미터로 꾸불꾸불한 구리 또는 알루미늄 스트립을 위해 사용되며, 그것이 주형 수지 변압기코일을 만들 수 있습니다. 트랜스 포일 권선 기계는 포일과 절연 페이퍼의 1 또는 2 층의 1 또는 2 층을 취급할 수 있습니다. 15 kw 모터로, 포일 권상기는 포일을 감기 위한 큰 토크에 최대 너비 800 밀리미터를 제공합니다. 티그 용접 유닛은 함께 동박 또는 알루미늄 포일로 구리 바 또는 알루미늄 막대를 용접하기 위해 또한 채택됩니다. 터치 스크린으로, 그것은 매우 포일 권상기를 운영하기 쉽습니다.

트랜스 포일 권선 기계 BRJ800-2에 대한 빠른 세부 사항

1) 두 포일 디릴러

2) 두 절연 페이퍼 데레엘레르스

4) 엔드 필 스트립 공급 장치

5) 세정부

6) 데부르링 유닛

7) 가장자리 배열 시스템

8) 티그 용접 유닛

트랜스 포일 권선 기계 BRJ800-2의 기술적인 매개 변수

아무리 이것들이 쉽게 요청된 것으로 변경될 수 있어도, 트랜스 포일 권상기 BRJ800-2의 전형적 표준 기술 조건은 아래 보여집니다.

• 최대 박 폭 800 밀리미터
• 포일 타입 동박 또는 알루미늄 포일
• (선택적인) 포일 롤 내경 500 밀리미터
• (선택적인) 포일 롤 외경 1000 밀리미터
• 포일 디릴러 2 번 PC
• 포일 디릴러 길이 850 밀리미터
• 포일 디릴러 팽창 레인지 420 - 520 밀리미터
• 권선축 사이즈 80x80x1150mm
• 절삭 방식 롤링 커터
• 단열재 디릴러 2 번 PC
• 최대 절연 페이퍼 외경 400 밀리미터
• 절연 페이퍼 내경 76 밀리미터
• 단열재 디릴러 길이 850 밀리미터
• 가장자리 배열 광전자 감지
• 제어 시스템 PLC
• HMI 터치 스크린
• 권선 모터 15 kw
• 최대 권취 속도 18rpm

포장과 선적

내항성이 있는 포장과 선박을 위한 1시 40분 피트 컨테이너.

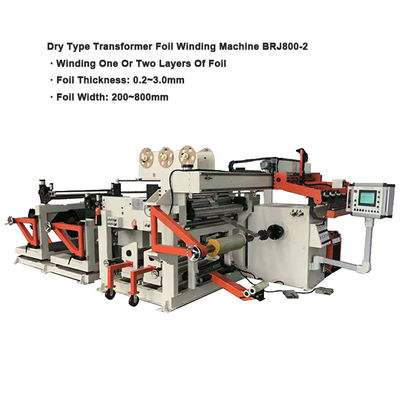

Fig 1 : 트랜스 포일 권선 기관총 BRJ800-2는 정면도입니다

Fig 2 : 트랜스 포일 권선 기계 BRJ800-2는 측면도입니다
