제품 상세 정보:
결제 및 배송 조건:
|
| 상품 이름: | 트랜스는 권상기를 좌절시킵니다 | 기능: | 변압기코일을 감기 |
|---|---|---|---|
| 박 폭: | 최대 200 밀리미터 | 포일 두께: | 최대 3 밀리미터 |
| 원동력: | 4KW | 디코일러: | 것 |
| 색깔: | RAL9002 | 보증: | 12개월 |
| 강조하다: | STT 3mm 냉압 용접기,200mm 폭 동 스트립 와인더,60 RPM 4kw 냉압 용접기 |
||
추운 용접한 단일층 200 밀리미터 폭 구리 스트립 트랜스 포일 권선 기계
트랜스 포일 권선 기계 BRJ200의 개요
단일층 구리 스트립 트랜스 포일 권선 기계 BRJ200은 꾸불꾸불한 작은 규모 호일 코일에 주로 익숙해져 있습니다. 트랜스 포일 권선 기계는 함께 버스바로 구리 또는 알루미늄 스트립을 용접하기 위한 냉간 압접 유닛을 구비합니다. 트랜스 포일 권선 기계는 또한 한쌍의 용접 주형을 갖춥니다, 용접 주형의 전체 수가 6개 부분입니다. 용접 주형은 버스바와 포일의 최대와 최소 두께에 따라 제공됩니다. 서보 모터는 또한 용접의 바른 위치를 보증하는 포일의 움직임의 정확성을 보증하는데 사용됩니다. 그것은 매우 트랜스 포일 권선 기계를 운영하기 쉽습니다.
트랜스 포일 권선 기계의 주성분
1. 프레임
2. 포일 디코일러
3. 롤러
4. 서보 모터
5. 단열재 디코일러
6. 정확한 시스템
7. 콜드-프레스 용접부
8. 공압 계통
9. 전기 제어 상자
10. 풋 페달
기술적인 매개 변수
아무리 기계가 또한 요청된 것으로 제조될 수 있어도, 트랜스 포일 권선 기계 BRJ200의 전형적 표준 기술 조건은 아래 보여집니다.
| 최대 박 폭 : | 200 밀리미터 |
| 최대 권선 코일 OD. : | 600 밀리미터 |
| 권선 코일 형태 : | 라운드, 타원형과 사각형 |
| 전도체 물질 : | 구리 또는 알루니늄 스트립 |
| Cu 포일 두께 : | 0.2-2.0mm |
| Al 포일 두께 : | 0.3-3.0mm |
| 포일 소재 ID. 다음 | 500 밀리미터 |
| 포일 소재 OD. 다음 | ≤ 1000 밀리미터 |
| 양 포일 디코일러 : | 1대 pc |
| 포일 디코일러 길이 : | 250 밀리미터 |
| 포일 디코일러 팽창 레인지 : | 420~520mm |
| 맥스 코일 중량 : | 1000 킬로그램 |
| 정류하는 방식 : | 광전자 감지 |
| 절연 페이퍼 코일 OD. 다음 | ≤ 400 밀리미터 |
| 절연 페이퍼 코일 ID. 다음 | 76 밀리미터 |
| 단열재 디코일러 폭 : | 250 밀리미터 |
| 단열재 디코일러 팽창 레인지 : | 73~78mm |
| 권취 속도 : | 0~60 RPM |
| 주전동기출력 : | 4 kw |
| 제어 시스템 : | PLC |
| 운용 정합 : | 터치 스크린 |

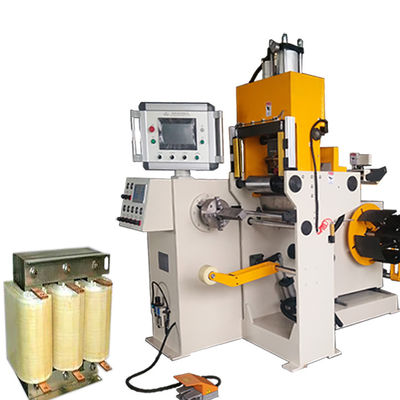

Fig 1 : 트랜스 포일 권선 기계 BRJ200의 전체 보기
Fig 2 : 트랜스 포일 권선 기계 BRJ200의 배면도
