제품 상세 정보:
결제 및 배송 조건:
|
| 이름: | 트랜스는 권상기를 좌절시킵니다 | 애플리케이션: | 변압기코일을 만들기 |
|---|---|---|---|
| Cu 호일 두께: | 0.2 - 2.0 밀리미터 | 도전판 두께: | 0.3 - 3.0 밀리미터 |
| 원동력: | 5.5 kw | 권취 속도: | 35RPM |
| 포일 디코일러: | 1개 세트 | 단열재 디코일러: | 2개 세트 |
| 강조하다: | 5.5kw 캔틸레버 호일 코일 와인딩 머신,35rpm 캔틸레버 구리 코일 와인더,35rpm 변압기 호일 코일 와인딩 머신 |
||
공장 직접 판매는 스트립 권취기 캔틸레버 트랜스 포일 권선 기계를 구리도금합니다
트랜스 포일 권선 기계에 대한 기술
캔틸레버 트랜스 포일 권선 기계 XB-BRJ300은 꾸불꾸불한 작은 변압기코일을 위한 특별한 권취 장비고 다른 유사 제품입니다. 트랜스 포일 권선 기계는 최대 폭 300 밀리미터로 구리 또는 알루미늄 스트립을 감을 수 있습니다. 트랜스 포일 권선 기계는 포일의 하나의 층과 절연 페이퍼의 1 또는 2 층을 취급할 수 있습니다. 이런 종류의 트랜스 포일 권선 기계는 PLC 제어 시스템을 갖추며, 그것이 매개 변수 입력에 따라서 자동적으로 운영된 기계를 만들 수 있습니다.
트랜스 포일 권선 기계의 주성분
1. 메인 프레임
2. 포일 디코일러
3. 프레스 가공 롤러
4. 권취부
5. 단열재 디코일러
6. 가장자리 배열 시스템
7. 자동 냉간 압접 유닛
8. 공압 유닛
9. 전기적인 제어 시스템
10. 풋 페달
트랜스 포일 권선 기계 XB-BRJ300의 기술적인 매개 변수
아무리 이것들이 요청된 것으로 변경될 수 있어도, 트랜스 포일 권선 기계 XB-BRJ300의 전형적 표준 기술 조건은 아래 보여집니다.
| 맥스 포일 소재 폭 : | 300 밀리미터 |
| 맥스. 축 길이가 (도선을 포함합니다) : | 450 밀리미터 |
| 끝난 코일 OD. : | 600 밀리미터 |
| 코일형상 : | 라운드, 타원형과 사각형 기타 등등. |
| 관리인 포일 소재 : | 구리 또는 알루미늄 |
| Cu 포일 두께 : | 0.2-2.0mm |
| Al 포일 두께 : | 0.3-3.0mm |
| 포일 소재 ID. 다음 | ≤ 500 밀리미터 |
| 포일 소재 OD. 다음 | ≤ 1000 밀리미터 |
| 포일 디코일러 수 : | 1대 pc |
| 포일 디코일러 팽창 레인지 : | 420-520mm |
| 맥스 코일 중량 : | 750 킬로그램 |
| 세정부 제어 모드 : | 공압 |
| 단열재 디코일러 수 : | 1대 pc |
| 절연 페이퍼 코일 OD. 다음 | ≤ 400 밀리미터 |
| 절연 페이퍼 코일 ID. 다음 | 76 밀리미터 |
| 단열재 디코일러 폭 | 350 밀리미터 |
| 절연 페이퍼 디코일러 샤프트 : | 확장가능합니다 (공기 열기 / 밀접 동작) |
| 권취 속도 : | 0~35 RPM |
| 권선력 : | 5.5 kw |
| 프로그래밍 유형 : | PLC |
| 운용 정합 : | 터치 스크린 |
| 카운팅 턴 범위 : | 0 - 9999.9 |

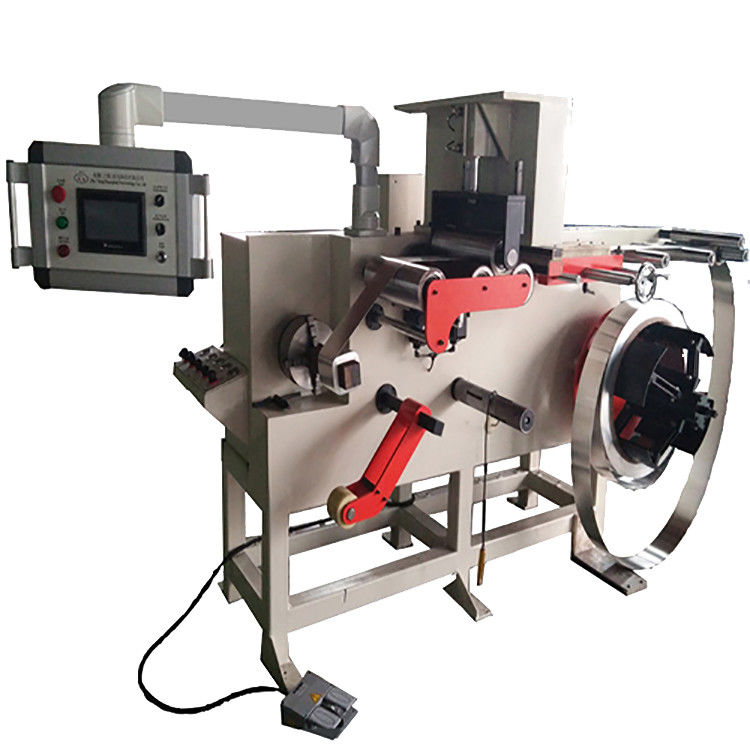

Fig 1 : 트랜스 포일 권선 기계 XB-BRJ300의 전체 보기

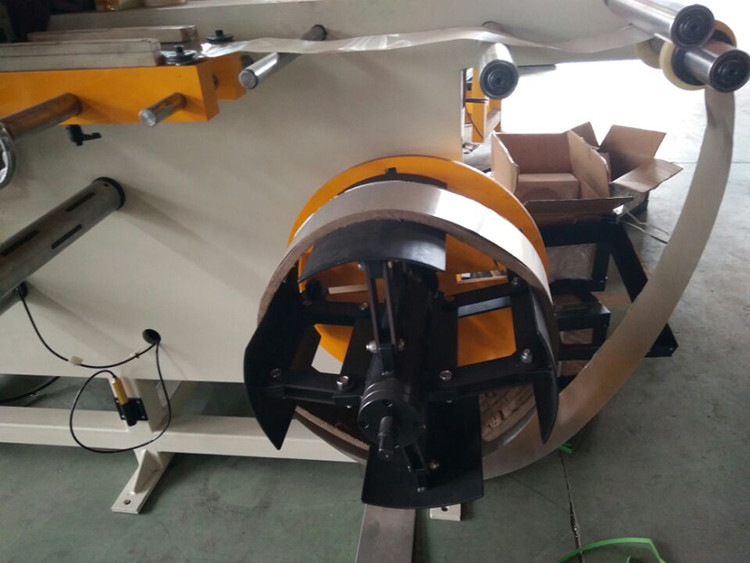

Fig 2 : 트랜스 포일 권선 기계 XB-BRJ300의 포일 디코일러
