제품 상세 정보:
결제 및 배송 조건:
|
| 이름: | 트랜스는 권상기를 좌절시킵니다 | 애플리케이션: | 초박판 코일을 감기 |
|---|---|---|---|
| 권선 모터: | 22kW | 권취 속도: | 18 rpm |
| cu 박 두께: | 0.2 - 2.0 밀리미터 | Al 스트립 두께: | 0.3 - 3.0 밀리미터 |
| 데부르링 유닛: | 2개 세트 | 세정부: | 2개 세트 |
| 강조하다: | 18 rpm 저전압 변압기 포일 권선기,18 rpm 변압기 코일 와인더,STT 22kw 변압기 포일 권선기 |
||
전력 사업 장비 자동 저압 변압기 포일 권선 기계
트랜스 포일 권선 기계 BRJ1400-2에 대한 기술
주로 권상기 BRJ1400-2가 익숙한 LV 트랜스 포일은 저전압 건식 변압기 호일 코일과 다른 유사 제품을 감습니다. 포일 도체는 구리이거나 알루니늄 스트립일 수 있습니다. 이런 종류의 트랜스 포일 권선 기계는 종이 또는 유사 물질과 같은 포일 도체의 1 또는 2 층과 전기 절연체의 1 또는 2 층을 취급할 수 있습니다. 트랜스 포일 권선 기계는 최대 너비 1400 밀리미터와 포일을 감을 수 있습니다. 티그 용접 기계와 냉각기로, 트랜스 포일 권선 기계는 함께 버스바와 포일을 용접할 수 있습니다. 나아갈 때 코일 에지가 곧고 매끄럽다는 것을 자동 포일 가장자리 배열은 확인합니다. 제어 시스템은 PLC를 기반으로 합니다. 그것은 터치 스크린을 통하여 트랜스 포일 권선 기계를 운영하기 쉽습니다.
트랜스 포일 권선 기계 BRJ1400-2의 주성분
1. 메인 프레임
2. 권취부
3. 포일 디코일러
4. 단열재 디코일러
5. 엔드-필링 스트립 공급 장치
6. 세정 시스템
7. 벌채종
8. 포일 디버링 작업 시스템
9. 가장자리 배열 시스템
10. 자동 용접 장치
11. 전자제어시스템
12. 공압 계통
트랜스 포일 권선 기계 BRJ1400-2의 기술적인 매개 변수
트랜스 포일 권상기 BRJ1400-2의 전형적 표준 기술 조건은 아래 보여지나, 기계가 또한 요청된 것으로 제조될 수 있습니다.
| 축 길이 (박 폭) : | 1,400 밀리미터 |
| 맥스. 끝난 코일 OD. 다음 | 1,000 밀리미터 |
| 끝난 코일형상 : | 타원형, 라운드와 직사각형, 기타 등등. |
| 관리인 포일 소재 : | 구리 또는 알루미늄 |
| 전도체 물질 OD. 다음 | 1,000 밀리미터 |
| 관리인 물질 id. 다음 | 500 밀리미터 |
| 포일 디코일러 수 : | 2 PC |
| 포일 디코일러 지름 : | 조정범위 400-520mm |
| 맥스. 코일 중량 : | 2,500KG |
| 권선 축 사이즈 : | 80×80×1750 밀리미터 |
| 용접 모드 : | 술래잡기 |
| 절삭 방식 : | 전기 디스크 전단기 |
| 단열재 디코일러 수 : | 2 PC |
| 맥스. 전기 절연체 OD. 다음 | 400 밀리미터 |
| 단열재 물질 id. 다음 | 76 밀리미터 |
| 엔드-필링 스트립 공급 장치 : | 8 PC |
| 가장자리 배열 시스템 : | 광전자 감지 |
| 전자제어시스템 : | PLC |
| 사용자 인터페이스 : | 10 인치 (254mm)는 화면을 터치합니다 |
| 계산하는 것 범위를 돌립니다 : | 0 - 9999.9 |
| 전체 중량 : | 8000Kg |
| 차원(L*W*H) | 5800*2850*2500mm |

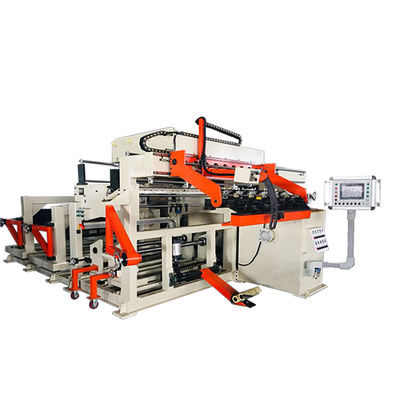

Fig 1 : 트랜스 포일 권선 기관총 BRJ1400-2는 정면도입니다

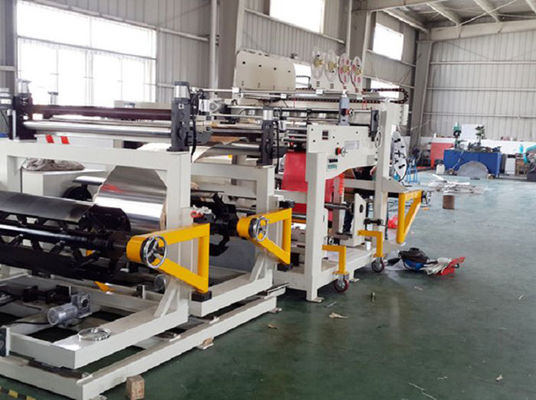

Fig 2 : 트랜스 포일 권선 기계 BRJ1400-2는 배면도입니다
