자동 술래잡기 공정 알루미늄 스트립 실패 LV 트랜스 포일 권선 기계
트랜스 포일 권선 기계 BRJ1200-2에 대한 기술
LV 트랜스 포일 권선 기계 BRJ1200-2는 함께 버스바와 용접 포일을 위해 권선축과 티그 용접 기계를 운전하기 위한 15 kw 모터를 구비합니다. 이런 종류의 트랜스 포일 권선 기계는 함께 함께 동판 버스바와 동박과 알루미늄 모선 바와 알루미늄 포일을 감을 수 있습니다. 포일 디코일러와 두 단열재 디코일러의 두 조각은 트랜스 포일 권선 기계에 제공됩니다. 광전자식 센서는 나아갈 때 포일 모서리가 깔끔하다는 것을 확인하기 위해 트랜스 포일 권선 기계에서 사용됩니다. 트랜스 포일 권선 기계에서, 롤러를 누르는 것 기계가 나아가는 것을 멈출 때 포일이 역으로 돌려지지 않게 하는데 사용됩니다. 트랜스 포일 권상기의 제어 시스템은 PLC를 기반으로 하며, 그것이 정확히 기계를 제어할 수 있습니다. 트랜스 포일 권선 기계를 운영할 때 터치 스크린 인터페이스는 작동을 매우 쉽고 직관적이게 합니다.
트랜스 포일 권선 기계의 주성분
메인 프레임, 권취부, 포일 디코일러, 단열 디코일러, 엔드 필 스트립 공급 장치, 세정 시스템, 벌채종, 포일 디버링 작업 시스템, 가장자리 배열 시스템, 자동 용접 장치, 전자제어시스템과 공압 계통, 등.
트랜스 포일 권선 기계 BRJ1200-2의 기술적인 매개 변수
아무리 이것들이 쉽게 요청된 것으로 변경될 수 있어도, 트랜스 포일 권상기 BRJ1000-2의 전형적 표준 기술 조건은 아래 보여집니다.
| 축 길이 (박 폭) : | 1,200 밀리미터 |
| 맥스. OD. 끝난 코일의 : | 1,000 밀리미터 |
| 맥스. 끝난 코일의 아이다호 : | 130 밀리미터 |
| 끝난 코일형상 : | 타원형, 써클과 직사각형, 기타 등등 |
| 관리인 포일 소재 : | 구리 또는 알루미늄 |
| 포일 두께 민. 그리고 맥스. (알루미늄) : | 0.3 - 3.0 밀리미터 |
| 포일 두께 민. 그리고 맥스. (구리) : | 0.2 - 2.0 밀리미터 |
| 관리인 포일 소재 OD. 다음 | 1,000 밀리미터 |
| 도체박 물질 id. 다음 | 500 밀리미터 |
| 관리인 디코일러 지름 : | 조정범위 400-520mm |
| 권선력 : | 15KW |
| 권취 속도 : | 20 rpm |
| 용접 모드 : | 술래잡기 |
| 절삭 방식 : | 전기 롤링 시어 |
| 단열재 디코일러 샤프트 : | 확장가능합니다 (공기 열기 / 밀접 동작) |
| 엔드 필 스트립 공급 장치 : | 8 PC |
| 가장자리 배열 시스템 : | 광전자 감지 자동 정류하는 일탈 |
| 수정 정확성 : | ±0.5mm |
| 사용자 인터페이스 : | 10 인치 (254mm)는 화면을 터치합니다 |
| 계산하는 것 범위를 돌립니다 : | 0 - 9999.9 |

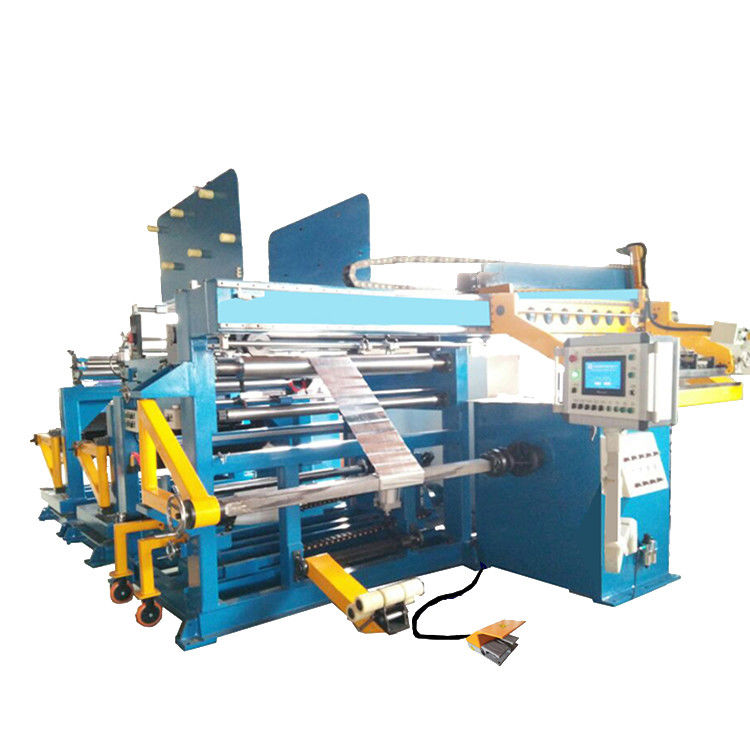

Fig 1 : 트랜스 포일 권선 기관총 BRJ1200-2는 정면도입니다

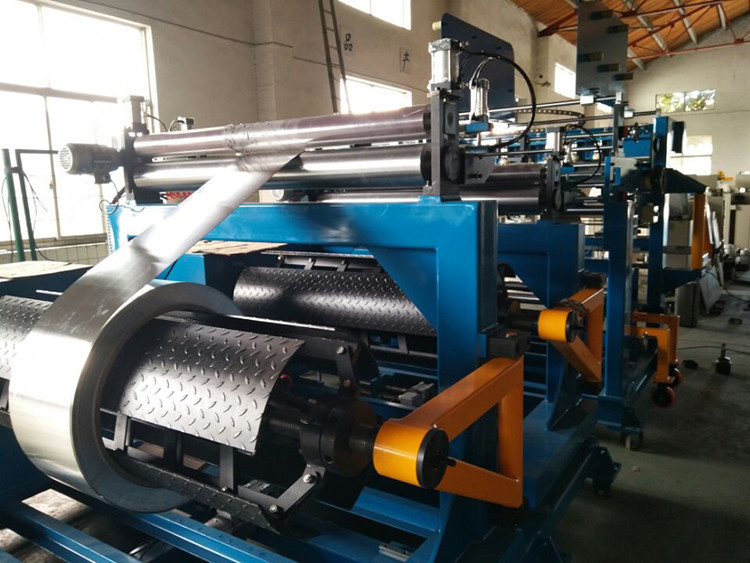

Fig 2 : 트랜스 포일 권선 기계 BRJ1200-2는 측면도입니다
