건조 변압기 포일 권선 기계를 용접하는 자동 냉압력
기술 :
자동 냉간 압접 건조 변압기 포일 권선 기계 BRJ300-2는 권선 변압기 호일 코일과 다른 유사 제품을 위한 특별한 포일 권상기입니다. 최대 폭 300 밀리미터와 구리 또는 알루미늄 스트립은 이 기계로 감길 수 있습니다. 기계는 포일과 절연 페이퍼의 1 또는 2 층의 1 또는 2 층을 취급할 수 있습니다. 기계의 제어 시스템은 PLC를 기반으로 하며, 그것이 매개 변수 입력에 따라서 자동적으로 운영된 기계를 만들 수 있습니다. 트랜스 포일 권선 기계 특징은 아주 느려지고 운영, 높은 자동화, 전 기능, 기타 등등을 매끄럽게 합니다. 그것은 매우 기계를 운영하기 쉽습니다.
빠른 세부 사항 :
기술적인 매개 변수
트랜스 포일 권상기 BRJ300-2의 전형적 표준 기술 조건은 아래 보여지나, 포일 권상기가 또한 요청된 것으로 제조될 수 있습니다.
| 맥스. 박 폭 : | 300 밀리미터 |
| 끝난 코일 OD. : | 600 밀리미터 |
| 코일형상 : | 라운드, 타원형과 사각형 기타 등등. |
| 관리인 포일 소재 : | 구리 또는 알루미늄 |
| Cu 포일 두께 : | 0.2 ~ 2.0 밀리미터 |
| Al 포일 두께 : | 0.3 ~ 3.0 밀리미터 |
| 포일 소재 ID. 다음 | 500 밀리미터 |
| 포일 소재 OD. 다음 | ≤ 1000 밀리미터 |
| 포일 디코일러 수 : | 2 PC |
| 포일 디코일러 길이 : | 350 밀리미터 |
| 포일 디코일러 팽창 레인지 : | Φ420 ~ Φ520mm |
| 맥스 코일 중량 : | 750 킬로그램 |
| 정류하는 방식 : | 광전자 감지 |
| 정류하는 일탈 정확성 : | ±0.5mm |
| 세정부 : | 공압 |
| 절연 페이퍼 디코일러 수 : | 1개 세트 |
| 절연 페이퍼 코일 OD. 다음 | ≤ 400 밀리미터 |
| 절연 페이퍼 코일 ID. 다음 | 76 밀리미터 |
| 단열재 디코일러 폭 : | 350 밀리미터 |
| 절연 페이퍼 디코일러 샤프트 : | 확장가능합니다 (공기 열기 / 밀접 동작) |
| 권취 속도 : | 0 ~ 35 RPM |
| 권선력 : | 5.5 kw |
| 냉간 압접 장치 : | 1개 세트 |
| 위치 결정 장치 : | 1개 세트 |
| 연마 장치 : | 1개 세트 |
| 냉간 압접 곰팡이 : | 6개 세트 |
| 제어 시스템 : | PLC |
| 운용 정합 : | 터치 스크린 |
| 카운팅 범위 : | 0 - 9999.9 |

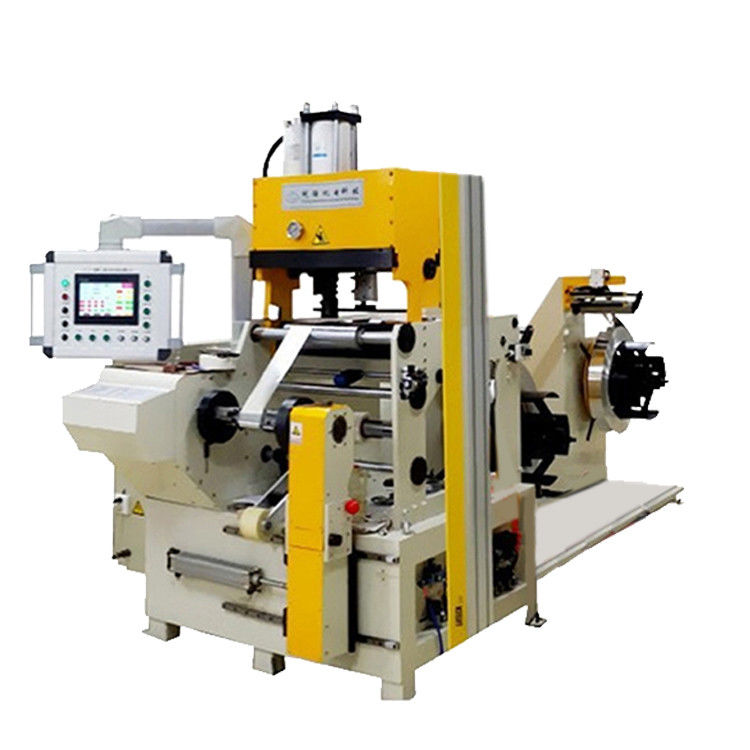

Fig 1 : 트랜스 포일 권선 기계 BRJ300-2는 전체 보기입니다

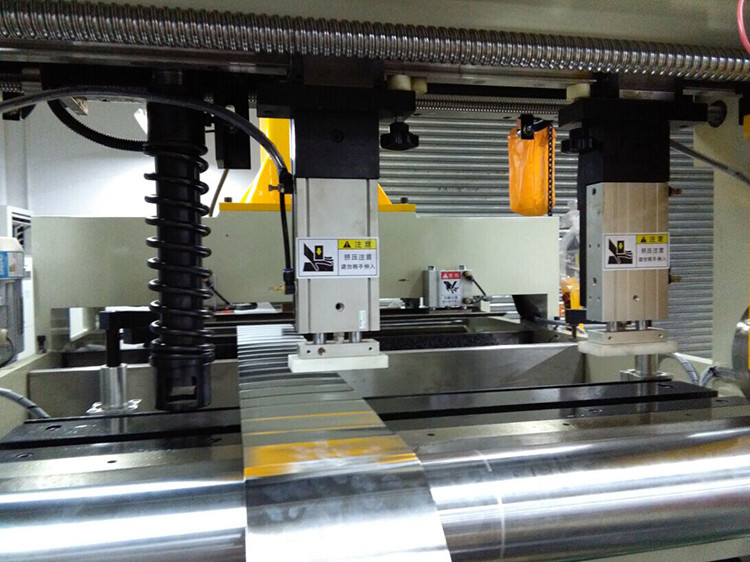

Fig 2 : 트랜스 포일 권선 기계 BRJ300-2는 용접 효과입니다
