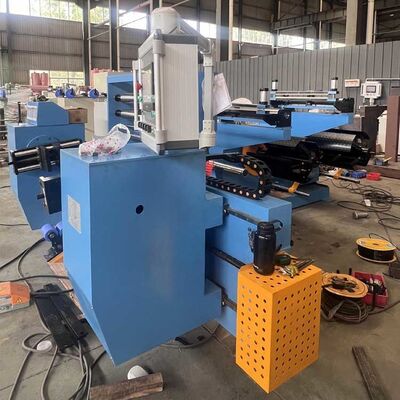

BRJ600-2-2 이중 포일 디코일러 리액터 구리 포일 권선기
BRJ600-2-2 리액터 포일 권선기 – 개요
BRJ600-2-2 포일 권선기는 고정밀 리액터 포일 코일 제조를 위해 특별히 개발된 전문적인 중장비 권선 솔루션입니다. 이 포일 권선기는 구리 포일 및 알루미늄 포일 권선을 모두 지원하며, 듀얼 디코일러 구조를 통해 단일층 및 이중층 포일 권선을 한 대의 기계에서 수행할 수 있습니다. 코어 직접 권선 기술을 채택하여, 이 장비는 클램핑된 철심에 포일 도체를 직접 감아 전기 제조업체에 컴팩트하고 깔끔하며 높은 일관성을 가진 리액터 코일을 제공합니다. PLC 및 10인치 HMI 터치 스크린으로 완전히 제어되는 BRJ600-2-2 포일 권선기는 매개변수 설정, 안정적인 장력 제어 및 부드러운 권선 작업을 실현합니다. 듀얼 서보 드라이브, 광전 편차 보정 및 통합 TIG 용접 시스템을 갖춘 이 포일 권선기는 정밀한 정렬, 신뢰할 수 있는 용접 품질 및 균일한 권선층을 보장하여 생산 효율성과 코일 품질 비율을 크게 향상시킵니다.
주요 특징 및 기술적 장점
- 듀얼 포일 디코일러 설계: 구리 및 알루미늄 포일 모두에 대해 단일 또는 이중층 권선을 지원하여 생산 유연성과 생산량을 크게 향상시킵니다.
- 코어 직접 권선: 듀얼 척 클램핑 구조는 철심을 단단히 고정하여 코어에 직접 포일을 감을 수 있도록 하여 더 단단한 코일 구조와 더 높은 치수 정확도를 달성합니다.
- 듀얼 서보 드라이브 시스템: 안정적인 토크와 무단 속도 조절을 제공하여 변형 없이 일관된 권선 장력과 균일한 코일 층을 보장합니다.
- 지능형 PLC + 10인치 HMI 제어: 간단한 매개변수 조정, 자동 작동 및 실시간 실행 데이터 모니터링으로 수동 작동 오류를 줄입니다.
- 통합 TIG 용접 장치: 부드럽고 견고하며 산화되지 않는 포일 접합을 달성하여 우수한 전기 전도성과 리액터 코일의 장기적인 안정성을 보장합니다.
- 광전 정밀 가장자리 보정: 실시간 편차 감지 및 자동 보정은 포일 오프셋, 주름 및 가장자리 불일치를 효과적으로 방지하여 고품질 권선 결과를 보장합니다.
응용 분야
건식 변압기 및 전력 전송, 신에너지 및 전기 장비 산업에서 널리 사용되는 다양한 저전압 대전류 포일 코일 부품의 대량 생산에 이상적입니다.
기술 사양
| 매개변수 |
사양 세부 정보 |
| 모델 |
BRJ600-2-2 |
| 포일 폭 범위 |
200mm – 600mm |
| 도체 재질 |
구리(Cu) 또는 알루미늄(Al) |
| 구리 포일 두께 |
0.2mm – 2.0mm |
| 알루미늄 포일 두께 |
0.3mm – 3.0mm |
| 최대 완성 코일 외경(OD) |
Ø800mm |
| 최대 완성 코일 무게 |
1,000kg |
| 포일 디코일러 수량 |
2개 |
| 포일 디코일러 길이 / 확장 범위 |
650mm / Ø480mm – 520mm |
| 포일 재질 ID / 최대 OD |
500mm / 1000mm |
| 절연 디코일러 수량 / 폭 |
2개 / 650mm (공압 작동) |
| 권선 모터 전력 |
11kW |
| 최대 권선 속도 |
26rpm |
| 용접 시스템 |
통합 TIG 용접 |
| 제어 시스템 및 UI |
10인치 터치 스크린이 있는 PLC 제어 |
| 계수 범위 |
0 – 9999.9 회전 |
참고: 위에 나열된 사양은 당사의 일반적인 표준 구성입니다. 맞춤형 서비스도 제공합니다.
리액터 제조에 BRJ600-2-2를 선택해야 하는 이유
BRJ600-2-2포일 권선기는 산업 내구성과 정밀도를 위해 제작되었습니다. 듀얼 포일 처리와 자동 광전 가장자리 정렬 시스템을 결합하여, 이 포일 권선기는 재료 낭비를 크게 줄이고 가동 중지 시간을 최소화합니다. 배전 변압기, 리액터 또는 중장비 전기 코일을 제조하든, 이 종류의 포일 권선기는 글로벌 시장에서 경쟁력을 유지하는 데 필요한 속도, 정확성 및 신뢰성을 제공합니다.
