| 이름: | 포일 권선 기계 | 애플리케이션: | 호일 코일을 감기 |
|---|---|---|---|
| cu 박 두께: | 0.2 - 2.0 밀리미터 | Al 스트립 두께: | 0.3 - 3.0 밀리미터 |
| 용접: | 콜드-프레스 용접 | 용접 주형: | 6 PC |
| 색깔: | 요구됩니단 대로 | 보증: | 12개월 |
| 강조하다: | 콜드 프레스 자동 와이어 와인딩 머신,3.0mm 소형 변압기 와인딩 머신,STT 자동 와이어 와인딩 머신 도체 구리 |
||
관리인 동박 권상기를 용접하는 자동 콜드-프레스
동박 권상기 BRJ200에 대한 기술
자동 추운 프레스 용접 동박 권상기 BRJ200은 장비를 만든 헌신적 원자로 또는 트랜스입니다. 그런 종류의 동박 권상기는 양쪽 동박과 알루미늄이 트랜스 또는 반응 장치 호일 코일과 다른 유사 제품을 만들기 위해 좌절시킨 와인딩을 위해 사용될 수 있습니다. 콜드-프레스 용접부로, 동박 권상기는 함께 포일과 버스바를 용접할 수 있습니다. 동박 권상기는 와인딩의 정확성을 보증하는 포일을 감기 위해 절단 부위 모터를 갖춥니다.
동박 권상기의 주성분
1. 메인 프레임
2. 포일 도체 디코일러
3. 롤러
4. 권취부
5. 단열재 디코일러
6. 광전자식 센서
7. 콜드-프레스 용접부
8. 공압 유닛
동박 권상기의 기술적인 매개 변수
동박 권상기 BRJ200의 전형적 표준 기술 조건은 아래 보여지나, 동박 권상기가 또한 요청된 것으로 제조될 수 있습니다.
| 최대 박 폭 : | 200 밀리미터 |
| 맥스. 축 길이가 (도선을 포함합니다) : | 350 밀리미터 |
| 끝난 코일 OD. (엑스크들. 버스바) : | Ø 600 밀리미터 |
| 끝난 코일 OD. (incl. 버스바) : | Ø 700 밀리미터 |
| 끝난 코일형상 : | 써클, 타원형과 사각형 기타 등등. |
| 전도체 물질 : | 구리 또는 알루니늄 스트립 |
| Cu 포일 두께 : | 0.2 ~ 2.0 밀리미터 |
| Al 포일 두께 : | 0.3 ~ 3.0 밀리미터 |
| 포일 소재 ID. 다음 | Ø 500 밀리미터 |
| 포일 소재 OD. 다음 | 최대인 Ø 1000 밀리미터 |
| 포일 디코일러 수 : | 1 PC |
| 포일 디코일러 길이 : | 250 밀리미터 |
| 포일 디코일러 팽창 레인지 : | Ø 420-520mm |
| 최대 코일 중량 : | 750 킬로그램 |
| 정류하는 방식 : | 광전자 감지 |
| 절연 페이퍼 디코일러 수 : | 1개 세트 |
| 절연 페이퍼 코일 OD. 다음 | 최대인 Ø 400 밀리미터 |
| 절연 페이퍼 코일 ID. 다음 | Ø 76 밀리미터 |
| 단열재 디코일러 폭 | 250 밀리미터 |
| 절연 페이퍼 디코일러 샤프트 : | 확장가능합니다 (공기 열기 / 밀접 동작) |
| 권취 속도 : | 0 ~ 60RPM |
| 서보 모터의 권선력 : | 5.5 kw |
| 용접 장치 : | 냉간 압접 |
| 프로그래밍 유형 : | PLC |
| 운용 정합 : | 터치 스크린 |

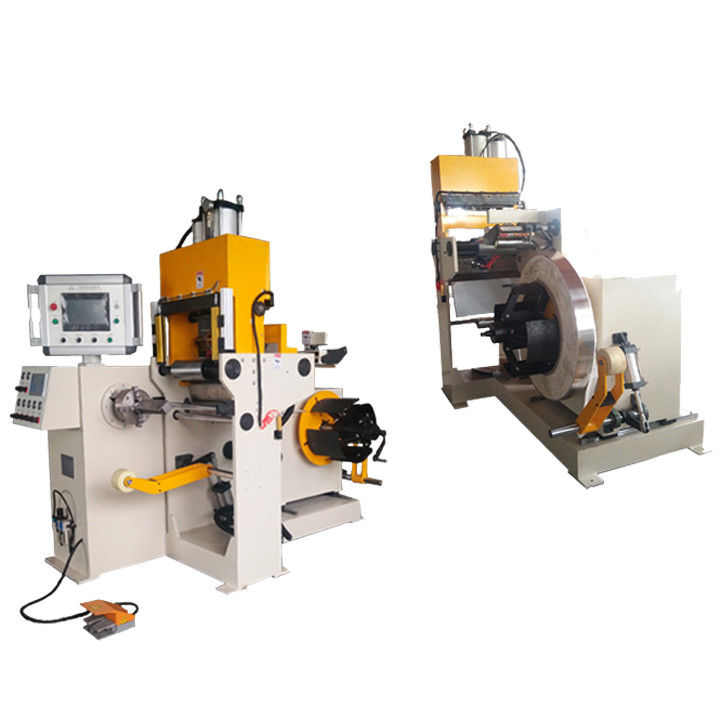

Fig 1 : 동박 권상기 BRJ200의 전체 보기
Fig 2 : 동박 권상기 BRJ200의 배면도
