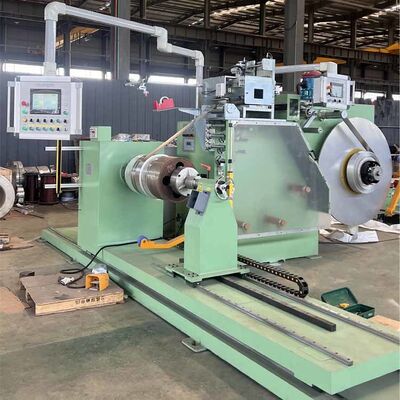

의자동 트랜스포머 HV 필리핀 와일링 머신 GY-BRJ고도로 전문화 된 중용 산업용 솔루션입니다.고전압 (HV) 트랜스포머 엽 코일정확성과 장수성을 위해 설계된 이 첨단 엽기 윙더는 전용 전도기 엽기 엽기 굽기기와구리 또는 알루미늄 전도기를 단열 재료로 원활한 층으로 배치 할 수 있습니다..지능형 PLC 시스템과 사용자 친화적 인 인간 기계 인터페이스 (HMI) 를 통합하여 GY-BRJ 필름 롤링 기계는 정확한 긴장 조절, 원활한 운영 안정성,그리고 전력 분배 및 트랜스포머 제조 라인을위한 우수한 코일 품질.
최적화된 고전압 윙:특히 HV 트랜스포머 코일에 필요한 엄격한 계층-층 허용을 처리하도록 설계되었습니다.
이중 단열 듀코일러:일정한 전기 단열을 보장하기 위해 단열 종이 두 층을 동시에 가동함으로써 생산 품질을 향상시킵니다.
통합 스플레이싱 및 마무리:기본으로 탑재된TIG 아크 웨일더고품질의 연속 유도체 접합을 위해,엽록소 가장자리 절단 단위그리고청소 부대롤링 전에 부과와 입자를 제거하기 위해
스마트 긴장 및 제어 시스템:견고한 변주 주파수 드라이브 (VFD), PLC 시스템, 직관적인 터치 스크린에 의해 구동200회속.
중량 실력:대용량 스탠드 펌프로 설계된1800 N·m, 최대 무게의 완성 된 윙 코일을 지원 할 수 있습니다1500kg.
| 매개 변수 | 기술 자료 |
| 모델 | GY-BRJ 시리즈 |
| 선도자 스트립 재료 | 고품질의 구리 (Cu) 또는 알루미늄 (Al) |
| 포일 너비 범위 | 20mm 200mm |
| 구리 (Cu) 필름 두께 | 0.15mm ∙ 2.0mm |
| 알루미늄 (Al) 필름 두께 | 0.2mm ∙ 3.0mm |
| 마크스. 완성 된 코일 무게 | 1500kg |
| 최대. 완성된 코일 외 지름 (OD) | 1100mm |
| 윙 코일 내부 지름 (ID) | 300mm |
| 최대 윙링 길 (연봉과 함께) | 1600mm (특별로 2050mm까지) |
| 회전 속도 범위 | 0~200회속 |
| 주 엔진 전력 | 18.5kW |
| 멘드럴 토크 | 1,800 N·m |
| 선도자의 전압 범위 | 50 N ∼ 3000 N |
| 포일 디코일러 구성 / ID / OD | 1 세트 / 공급 코일 ID: 500 mm / 최대 OD: 1000 mm |
| 격리 디코일러 구성 / ID / OD | 2 세트 / 단열 ID: 76 mm / 최대 OD:400 mm |
| 단열 두께 범위 | 00.02mm 0.15mm |
| 용접 시스템 | 통합된 TIG (아르곤 아크) 용접 장치 |
| 보조 부대 | 1x 엽록소 가장자리 깎기 장치, 1x 표면 청소 장치 |
| 제어 시스템 구성 요소 | PLC, 터치 스크린 HMI, VFD, Pneumatic 제어 시스템 |
24시간, 7일 연속적인 산업 성능을 보장하기 위해 GY-BRJ 필름 롤링 기계는 최고 수준의 전기 및 기계 부품으로 만들어졌습니다.
중량 주전환 모터:전체 속도 스펙트럼에 매끄러운 토크를 제공합니다.
산업 안내 철도 시스템:고속 회전 도중 절대적인 구조 추적을 보장합니다.
정압 시스템 제어:신속하고 신뢰할 수 있는 클램핑 및 긴장 조절을 제공합니다.
저전압 (LV) 안전장치:모든 통합 전자 부품이 국제 산업 안전 표준을 충족하는지 보장합니다.
맞춤형 구성이 필요해요?
우리는 변압기 코일 사양이 다르다는 것을 알고 있습니다. 우리의 엔지니어링 팀은 굴곡 길이를 사용자 정의할 수 있습니다.기술 컨설팅과 공장의 직접 요금을 위해 오늘 저희에게 연락하십시오!
