2개의 척을 가진 높은 자동화 반응기 구리 포일 감기 기계
설명동박 권취기 BRJ600-2-2
원자로 포일 권취기(Reactor Foil Winding Machine)는 원자로 코어에 포일을 효율적으로 권선하기 위해 설계된 특수 장비입니다.이러한 종류의 동박 권선기는 동박 도체와 알루미늄 호일 도체를 모두 감는 데 사용할 수 있습니다.하나의 철심은 동박 권취기의 두 개의 척으로 고정되고 호일 도체는 코어에 직접 감겨 있습니다.두 개의 척은 두 개의 서보 모터로 구동되므로 와인딩 시 동일한 토크가 보장됩니다.동박 권취기는 쉬운 작동, 높은 자동화 등을 특징으로 합니다.
빠른디자세히동박 권취기 BRJ600-2-2
인위적인피매개변수동박 권취기 BRJ600-2-2
BRJ600-2-2의 대표적인 표준사양은 아래와 같습니다. 단, 호일권취기는 요청에 따라 제작도 가능합니다.
| 포일 폭: | 250 ~ 600mm |
| 최대.완성된 코일 OD.: | 800mm |
| 도체 스트립 재질: | 구리 또는 알루미늄 |
| 알루미늄 스트립 두께: | 0.3~3.0mm |
| Cu 스트립 두께: | 0.2~2.0mm |
| 포일 데코일러 번호: | 2개 |
| 포일 데코일러 길이: | 650mm |
| 포일 데코일러 확장 범위: | Ø420 ~ 520mm |
| 최대.코일 무게: | 1,000KG |
| 모터 파워: | 11kw |
| 최대.감기 속도: | 26rpm |
| 용접 시스템: | 싸움 |
| 절연제 데코일러 번호: | 2개 |
| 절연 디코일러 폭: | 650mm |
| 절연 디코일러 샤프트: | 공압식 개폐 동작 |
| 가장자리 정렬 시스템: | 광전 감지 |
| 제어 시스템: | PLC |
| 사용자 인터페이스: | 10인치(254mm) 터치스크린 |
| 계산 범위: | 0 ~ 9999.9 |

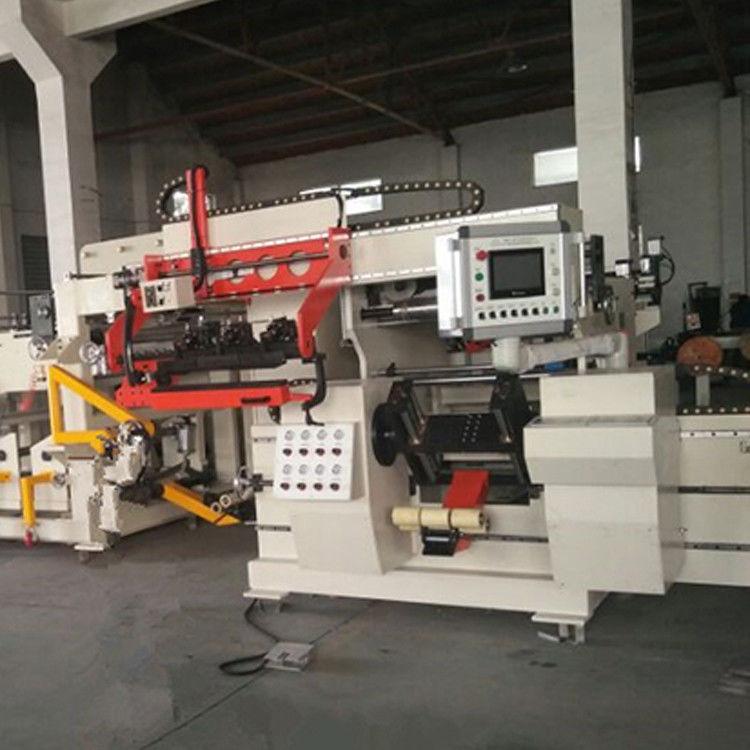

그림 1: 동박 권취기 BRJ600-2-2의 정면도
그림 2: 동박 권취기 BRJ600-2-2의 호일 디코일러
