랩 코어 스태킹 장비 무정형 변압기 코어 스태킹 테이블
설명변압기 코어 스태킹 테이블 ZPT-5T
변압기 코어 스태킹 테이블은 주로 비정질 변압기의 철 랩 코어를 조립하는 데 사용되는 특수 장비입니다.변압기 코어 스태킹 테이블은 철재 랩 코어를 쌓는 데 사용할 수 있으며 테이블에서 코어를 쉽게 꺼내기 위해 스택 코어를 기울이는 데 사용할 수도 있습니다.이 랩 코어 스태킹 테이블은 작동하기가 매우 쉽습니다. 작업자는 변압기 코어 스태킹 테이블의 리프팅 플랫폼에 코일을 놓고 코일의 축을 수평으로 만들고 모든 단일 프레임 철심을 코일의 내부 구멍에 삽입하면 됩니다. , Wrapping, Mounting Insulator, Clamping 공정 등을 거쳐 접철식 철심이 완성됩니다.변압기 코어 스태킹 테이블의 작업 위치 높이는 다양한 조립 요구 사항을 충족하도록 쉽게 조정할 수 있습니다.
변압기 코어 스태킹 테이블 ZPT-5T의 간략한 세부 정보
주요 매개변수변압기 코어 스태킹 테이블
Transformer core stacking table ZPT-5T의 일반적인 표준사양은 아래와 같으나, stacking table은 요청에 따라 제작도 가능합니다.
| 아니요. | 안건 | ZPT-5티 |
| 1 | 작업 높이 | 850mm |
| 2 | 적용 가능한 제품 크기 |
L:1500 ~ 2200mm W:360 ~ 1000mm 시간:400 ~ 900 |
| 삼 | 리프팅 플랫폼 용량(정격) | 5000kg |
| 4 | 리프팅 플랫폼 스트로크 | 500mm |
| 5 | 드는 속도 | 40mm/s |
| 6 | 총 전력 | 2.2Kw |
| 8 | 총 무게 | 1500kg |
| 8 | 적용 가능한 변압기 용량 | 30KVA-2000KVA |
| 9 | 회전 각도 | 90° |
| 10 | 유압 작동 압력 | 21MPa |

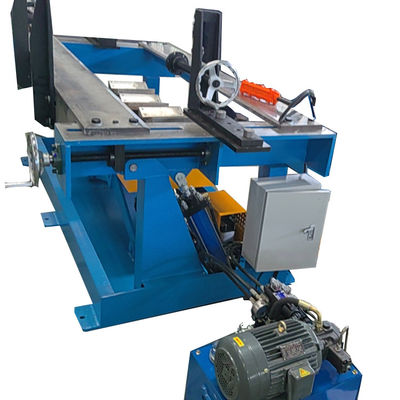

그림 1: 변압기 코어 적층 테이블 ZPT-5T의 전체 보기
그림 2: 변압기 코어 적층 테이블 ZPT -5T의 틸팅
