대형 변압기 코어 적층 테이블 유압 구동 틸팅 플랫폼
설명변압기 코어 적층 테이블 ZPT-5T
대형 변압기 코어 적층 테이블 ZPT-5T는 비정질 합금 철심 변압기를 조립하는 특수 장비입니다. 변압기 코어 적층 테이블은 철심을 적층하고 적층된 코어를 기울이는 데 사용할 수 있습니다. 변압기 코어 적층 테이블의 리프팅 플랫폼에 코일을 놓고 코일의 축을 수평으로 만든 다음, 각 프레임 철심을 코일의 내부 구멍에 삽입하고, 감싸고, 절연체를 장착하고, 클램핑하는 등의 과정을 통해 철심을 접습니다. 변압기 코어 적층 테이블의 작업 위치 높이는 다양한 조립 요구 사항을 충족하도록 쉽게 조정할 수 있습니다.
변압기 코어 적층 테이블 ZPT-5T의 빠른 세부 정보
주요 매개변수변압기 코어 적층 테이블 ZPT-5T
변압기 코어 적층 테이블 ZPT-5T의 일반적인 표준 사양은 아래에 나와 있지만, 요청에 따라 적층 테이블을 제조할 수도 있습니다.
| 번호 | 항목 | ZPT-5T |
| 1 | 작업 높이 | 850mm |
| 2 | 해당 제품 크기 |
L:1500-2200mm W:360-1000mm H:400-900 |
| 3 | 리프팅 플랫폼 용량 (정격) | 5000Kg |
| 4 | 리프팅 플랫폼 스트로크 | 500mm |
| 5 | 리프팅 속도 | 40mm/s |
| 6 | 총 전력 | 2.2Kw |
| 8 | 총 중량 | 1500Kg |
| 8 | 해당 변압기 용량 | 30KVA-2000KVA |
| 9 | 회전 각도 | 90° |
| 10 | 유압 작동 압력 | 21MPa |

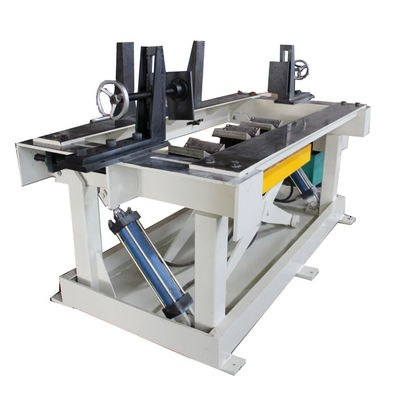

그림 1: 변압기 코어 적층 테이블 ZPT-5T의 전체 보기
그림 2: 변압기 코어 적층 테이블 ZPT-5T의 틸팅
