제품 상세 정보:
결제 및 배송 조건:
|
| 이름: | 포일 권선 기계 | 용법: | 호일 코일을 감기 |
|---|---|---|---|
| Cu 호일 두께: | 0.2 ~ 2.0 밀리미터 | 도전판 두께: | 0.3 ~ 3.0 밀리미터 |
| 용접 모드: | 냉간 압접 | 용접 주형: | 6 PC |
| 기재색: | 요청된 것으로 | 보증 기간: | 12개월 |
| 강조하다: | 2.0 밀리미터 두께 동박 권상기,Alu 동박 권상기,동박 권상기 BRJ200 |
||
관리인 알루미늄 또는 동박 권상기를 용접하는 냉압력
동박 권상기 BRJ200에 대한 기술
동박 권상기 BRJ200은 구리 또는 알루미늄 포일을 감기 위해 특별한 실패 중 하나입니다. 이런 종류의 포일 권선 기계는 냉간 압접을 갖추며, 그것이 함께 동판 버스바와 동박 또는 웰드 동판 버스바와 알루미늄 포일을 용접하는데 사용될 수 있습니다. 서보 모터는 기계의 모든 활동이 정확하다는 것을 확인하기 위해 채택됩니다. 포일 권상기는고 정밀도와 함께 있습니다, 높자동이, 높은 안전, 고토크, 원활한 실행과 그렇게 계속. 포일 권상기는 쉽게 운영될 수 있습니다.
동박 권상기 BRJ200의 주성분
1. 메인 프레임
2. 포일 도체 디코일러
3. 롤러
4. 권취부
5. 단열재 디코일러
6. 광전자식 센서
7. 콜드-프레스 용접부
8. 공압 유닛
동박 권상기 BRJ200의 기술적인 매개 변수
동박 권상기 BRJ200의 전형적 표준 기술 조건은 아래 보여지나, 동박 권상기가 또한 요청된 것으로 제조될 수 있습니다.
| 최대 박 폭 : | 200 밀리미터 |
| 끝난 코일 OD. (엑스크들. 버스바) : | Ø 600 밀리미터 |
| 끝난 코일 OD. (incl. 버스바) : | Ø 700 밀리미터 |
| 끝난 코일형상 : | 써클, 타원형과 사각형 기타 등등. |
| 전도체 물질 : | 구리 또는 알루니늄 스트립 |
| Cu 포일 두께 : | 0.2 ~ 2.0 밀리미터 |
| Al 포일 두께 : | 0.3 ~ 3.0 밀리미터 |
| 포일 소재 ID. 다음 | Ø 500 밀리미터 |
| 포일 소재 OD. 다음 | 최대인 Ø 1000 밀리미터 |
| 포일 디코일러 수 : | 1 PC |
| 포일 디코일러 길이 : | 250 밀리미터 |
| 포일 디코일러 팽창 레인지 : | Ø 420 ~ 520 밀리미터 |
| 최대 코일 중량 : | 750 킬로그램 |
| 정류하는 방식 : | 광전자 감지 |
| 절연 페이퍼 디코일러 수 : | 1개 세트 |
| 절연 페이퍼 코일 OD. 다음 | 최대인 Ø 400 밀리미터 |
| 절연 페이퍼 코일 ID. 다음 | Ø 76 밀리미터 |
| 단열재 디코일러 폭 | 250 밀리미터 |
| 절연 페이퍼 디코일러 샤프트 : | 확장가능합니다 (공기 열기 / 밀접 동작) |
| 권취 속도 : | 0 ~ 60rpm |
| 서보 모터의 권선력 : | 5.5 kw |
| 용접 장치 : | 냉간 압접 |
| 제어 시스템 : | PLC |
| 운용 정합 : | 터치 스크린 |

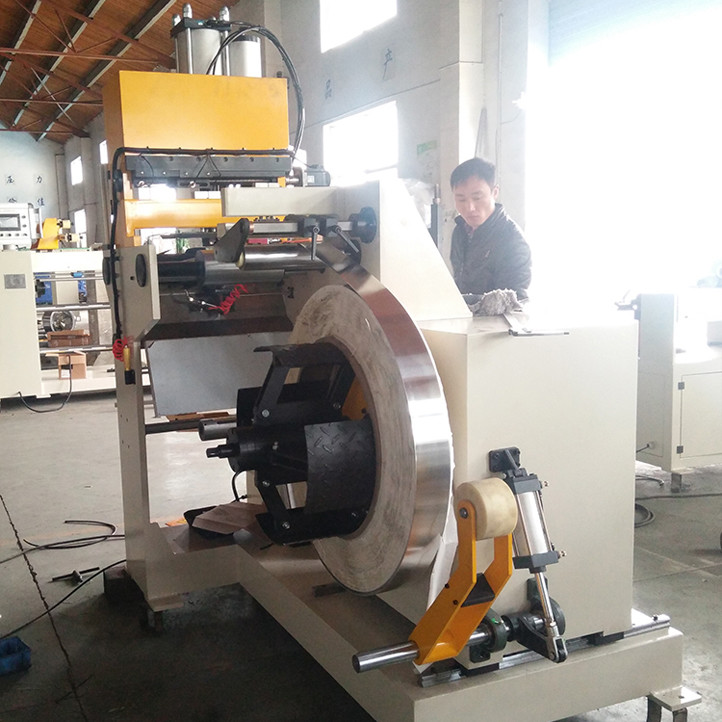

Fig 1 : 동박 권상기 BRJ200의 전체 보기
Fig 2 : 동박 권상기 BRJ200의 배면도
