제품 상세 정보:
결제 및 배송 조건:
|
| 이름: | 포일 권선 기계 | 기능: | 호일 코일을 감기 |
|---|---|---|---|
| 관리인: | 구리 / 알라바마 스트립 | 포일 디코일러: | 2개 세트 |
| 원동력: | 22KW | 회전 속도: | 18 rpm |
| 색: | 요청된 것으로 | 보증: | 12개월 |
| 강조하다: | 18rpm 포일 실패,포일 실패 티그 용접,18rpm 포일 권선 기계 |
||
구리와 알루미늄 포일 실패 동박 권상기 티그 용접
동박 권상기 BRJ1400-2에 대한 기술
주조수지변압기 동박 권상기 BRJ1400-2는 관리인 필름 웨인더 중 하나입니다. 이런 종류의 포일 권선 기계는 호일 코일을 감는데 사용될 수 있습니다. 호일 코일은 주조수지변압기와 다른 유사 제품을 만드는 것 위한 것입니다. 두 포일 데쿠러스와 두 단열재 디코일러로, 그런 종류의 동박 권상기는 구리박 또는 알루미늄 포일의 1 또는 2 층과 절연 페이퍼의 1 또는 2 층을 취급할 수 있습니다. 한개의 티그 용접 유닛은 함께 버스바와 도체박을 용접하는 것 위한 것입니다. 게다가, 동박 권상기는 포일 디코일러 팽창 레인지와 같이, 요청된 것으로 맞춤화될 수 있습니다. 보통, 포일 디코일러 팽창 레인지는 내경 500 밀리미터와 도체박을 위해 420 밀리미터부터 적당한 520 밀리미터 까지입니다. 제어 시스템은 PLC를 기반으로 합니다.
동박 권상기 BRJ1400-2의 주성분
1. 메인 프레임, 철 용접된 프레임은 매우 강하고 안정적입니다
2. 고토크를 제공하는 22 kw 모터스로, 권취부
3. 포일 디코일러, 내경 500 밀리미터와 도체박에 적합한 두 포일 디코일러
4. 단열재 디코일러, ID 76 밀리미터 OD 400 밀리미터로 단열재 파에르를 위치시키기 위한 두 단열재 디코일러
5. 엔드-필링 스트립 공급 장치, 마지막 단열재 충전기 동안 거치대 8명
6. 세정 시스템, 두 세트
7. 벌채종, 한 셋트
8. 포일 디버링 작업 시스템, 두 세트.
동박 권상기 BRJ1400-2의 기술적인 매개 변수
동박 권상기 BRJ1400-2의 전형적 표준 기술 조건은 아래 보여지나, 이것들이 쉽게 요청된 것으로 변경될 수 있습니다.
| 맥스. 박 폭 : | 1,400 밀리미터 |
| 맥스. 끝난 코일 OD. 다음 | 1,000 밀리미터 |
| 끝난 코일형상 : | 타원형, 라운드와 직사각형, 기타 등등. |
| 관리인 포일 소재 : | 구리 또는 알루미늄 |
| 전도체 물질 OD. 다음 | Ø1,000mm |
| 관리인 물질 id. 다음 | Ø500mm |
| 포일 디코일러 수 : | 2 PC |
| 포일 디코일러 지름 : | 조정범위 Ø400 ~ 520 밀리미터 |
| 맥스. 코일 중량 : | 2,000KG |
| 용접 모드 : | 술래잡기 |
| 절삭 방식 : | 롤링 시어 |
| 단열재 디코일러 수 : | 2 PC |
| 엔드-필링 스트립 공급 장치 : | 8 PC |
| 가장자리 배열 시스템 : | 광전자 감지 |
| 수정 정확성 : | ±0.5mm |
| 전자제어시스템 : | PLC |
| 사용자 인터페이스 : | 10 인치 (254mm)는 화면을 터치합니다 |
| 계산하는 것 범위를 돌립니다 : | 0 ~ 9999.9 |
| 전체 중량 : | 8000Kg |
| 차원(L x W x H) : | 5800 Ｘ 2850 Ｘ 2500 밀리미터 |

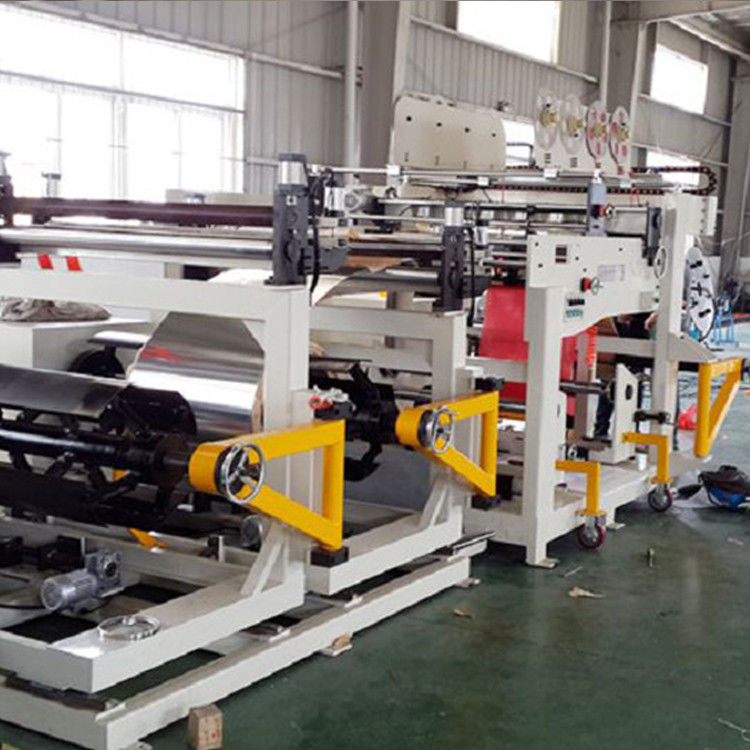

Fig 1 : 동박 권상기 BRJ1600-2는 정면도입니다
Fig 2 : 동박 권상기 BRJ1600-2는 단열재 디코일러입니다
