제품 상세 정보:
결제 및 배송 조건:
|
| 상품 이름: | 포일 권선 기계 | 기능: | 호일 코일을 감기 |
|---|---|---|---|
| cu 박 두께: | 0.2 ~ 2.0 밀리미터 | Al 스트립 두께: | 0.3 ~ 3.0 밀리미터 |
| 용접: | 냉간 압접 | 용접 주형: | 6 PC |
| 색깔: | 요구됩니단 대로 | 보증: | 12개월 |
| 강조하다: | 자동 변환기 동박 권상기,냉압력 동박 권상기,냉압력 포일 권선 기계 |
||
냉간 압접과 자동변압기 동박 권상기
동박 권상기 BRJ200에 대한 기술
자동 냉간 압접 동박 권상기 BRJ200은 포일 실패들을 용접하는 우리의 냉압력 중 하나이며, 그것이 호일 코일과 다른 유사 제품을 만들기 위해 양쪽 동박과 알루미늄 포일을 감는데 사용될 수 있습니다. 콜드-프레스 용접부로, 동박 권상기는 함께 포일과 버스바를 용접할 수 있습니다. 동박 권상기는 와인딩의 정확성을 보증하는 포일을 감기 위해 절단 부위 모터를 갖춥니다. 포일 권상기는 높은 안전, 고토크, 원활한 실행과 기타를 특징으로 합니다.
동박 권상기 BRJ200의 주성분
1. 메인 프레임
2. 포일 도체 디코일러
3. 롤러
4. 권취부
5. 단열재 디코일러
6. 광전자식 센서
7. 콜드-프레스 용접부
8. 공압 유닛
동박 권상기 BRJ200의 기술적인 매개 변수
동박 권상기 BRJ200의 전형적 표준 기술 조건은 아래 보여지나, 동박 권상기가 또한 요청된 것으로 제조될 수 있습니다.
| 최대 박 폭 : | 200 밀리미터 |
| 끝난 코일 OD. (엑스크들. 버스바) : | Ø 600 밀리미터 |
| 끝난 코일 OD. (incl. 버스바) : | Ø 700 밀리미터 |
| 끝난 코일형상 : | 써클, 타원형과 사각형 기타 등등. |
| 전도체 물질 : | 구리 또는 알루니늄 스트립 |
| Cu 포일 두께 : | 0.2 ~ 2.0 밀리미터 |
| Al 포일 두께 : | 0.3 ~ 3.0 밀리미터 |
| 포일 소재 ID. 다음 | Ø 500 밀리미터 |
| 포일 소재 OD. 다음 | 최대인 Ø 1000 밀리미터 |
| 포일 디코일러 수 : | 1 PC |
| 포일 디코일러 길이 : | 250 밀리미터 |
| 포일 디코일러 팽창 레인지 : | Ø 420 ~ 520 밀리미터 |
| 최대 코일 중량 : | 750 킬로그램 |
| 정류하는 방식 : | 광전자 감지 |
| 절연 페이퍼 디코일러 수 : | 1개 세트 |
| 절연 페이퍼 코일 OD. 다음 | 최대인 400 밀리미터 |
| 절연 페이퍼 코일 ID. 다음 | Ø 76 밀리미터 |
| 단열재 디코일러 폭 | 250 밀리미터 |
| 절연 페이퍼 디코일러 샤프트 : | 확장가능합니다 (공기 열기 / 밀접 동작) |
| 권취 속도 : | 0 ~ 60rpm |
| 서보 모터의 권선력 : | 5.5 kw |
| 용접 장치 : | 냉간 압접 |
| 제어 시스템 : | PLC |
| 운용 정합 : | 터치 스크린 |

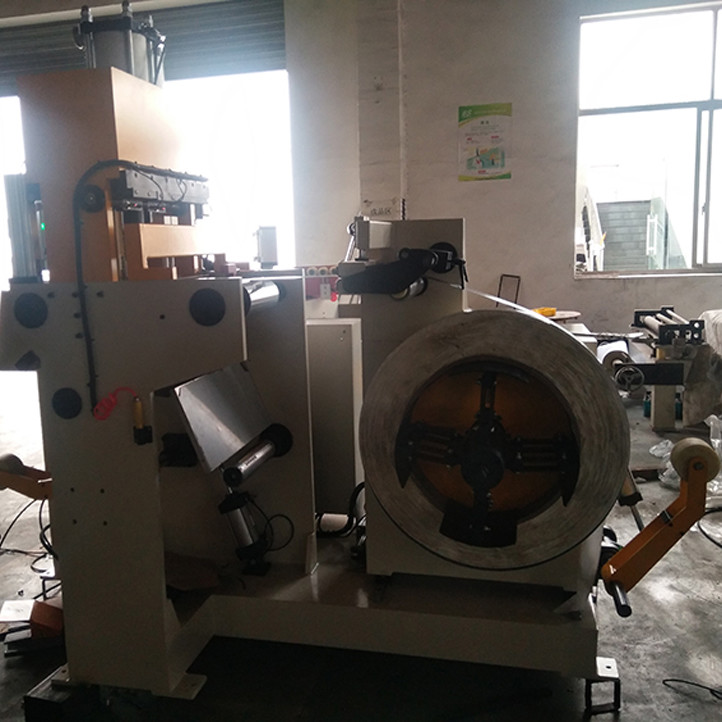

Fig 1 : 동박 권상기 BRJ200의 전체 보기
Fig 2 : 동박 권상기 BRJ200의 배면도
