제품 상세 정보:
결제 및 배송 조건:
|
| 상품 이름: | 코일 & 포일 권상기 | 용법: | 반응 장치 코일을 만들기 |
|---|---|---|---|
| 도전판 두께: | 0.3 ~ 3.0 밀리미터 | Cu 호일 두께: | 0.2 ~ 2.0 밀리미터 |
| 환선: | Ø 0.3 ~ 5.0 밀리미터 | 최대 평선: | 5 x12mm |
| 색: | 선택적입니다 | 보증: | 1년이요 |
| 강조하다: | 자동인 동박 권상기,전도체 와이어 동박 권상기,높은 효과적 동박 권상기 |
||
높은 효과적 자동 전도체 와이어와 동박 권상기
동박 권상기 BRJ400-2-2에 대한 기술
동박 권상기 BRJ400-2는 양쪽 포일과 와이어를 감는데 사용될 수 있습니다. 동박 권상기는 포일과 절연 페이퍼의 1 또는 2 층의 1 또는 2 층을 감는데 사용될 수 있습니다. 기계는 또한 최대 권폭 400 밀리미터와 와이어를 감는데 사용될 수 있습니다. 기계는 동작시 인터페이스의 두 세트를 갖춥니다, 하나가 꾸불꾸불한 호일 코일을 위한 것입니다, 또 다른 것이 감는 전선 코일을 위한 것입니다. 인터페이스의 두 세트는 터치 스크린을 통하여 쉽게 바뀌게될 수 있습니다.
동박 권상기 BRJ400-2-2의 기술적인 매개 변수
아무리 포일 권상기가 또한 요청된 것으로 제조될 수 있어도, 동박 권상기 BRJ400-2-2의 전형적 표준 기술 조건은 아래 보여집니다.
| 항목 | BRJ400-2-2 |
| 절차 호일 코일 매개 변수 | |
| 맥스 박 폭 : | 400 밀리미터 |
| 최대 회전하는 지름 : | Ø600mm |
| 코일형상 : | 타원형, 라운드, 사각형 |
| 포일 소재 매개 변수 | |
| 전도체 물질 : | 구리 / 알루미늄 호일 |
| 포일 스트립 폭 : | 400 밀리미터 |
| 도전판 두께 : | 0.3~3.0 밀리미터 |
| Cu 호일 두께 : | 0.2~2.0 밀리미터 |
| 포일 롤 ID. 다음 | 500 밀리미터 |
| 최대 포일 롤 OD. 다음 | 1000 밀리미터 |
| 포일 디코일러 수 : | 2개 세트 |
| 포일 디코일러 길이 : | 450 밀리미터 |
| 포일 디코일러 팽창 범위 : | Ø420~520mm (ID 500 밀리미터와 포일 소재를 위치시키는데 적합한) |
| 맥스 포일 디코일러 능력 : | 750 킬로그램 |
| 얼라인먼트 장치 | |
| 얼라이먼트 방법 : | 광전자 자동 교정 |
| 정렬 정확도 : | ±0.5mm |
| 권취기 | |
| 권취 속도 : | 0~35rpm |
| 권선력 : | 8KW |
| 속도 제어 : | 가변 주파수 스텝리스 속도 제어 |
| 핵심 축 거치대 : | 2 척 |
| 중심 높이 : | 900 밀리미터 |
| 절연 페이퍼 디코일러 | |
| 단열재 주축 : | 2개 세트 |
| 극대층 절연 롤 OD : | Ø400mm |
| 층간 절연 명부 ID : | Ø76mm |
| 단열재 폭을 놓으세요 : | ≤450mm |
| 디코일링 주축 : | 공압 |
| PLC 제어 시스템 | |
| 카운터링 범위 : | 0.0~9999.9 |
| 카운터링 정확성 : | 0.1 써클 |
| 작용하세요 : | 거꾸로 할 수 있는 세그먼트화 입력, 정전 메모리, 등. |
| 와이어 코일 권선을 위해 | |
| 맥스. 권선 코일 OD. 다음 | 600 밀리미터 |
| 최대 도선 뭉치 폭 : | 400 밀리미터 |
| 환선 사이즈 : |
Ø 0.3 ~ 5.0 밀리미터 |
| 최대 평면 배선 칫수 : | 5x12mm |
| 최대 권취 속도 : | 100rpm |

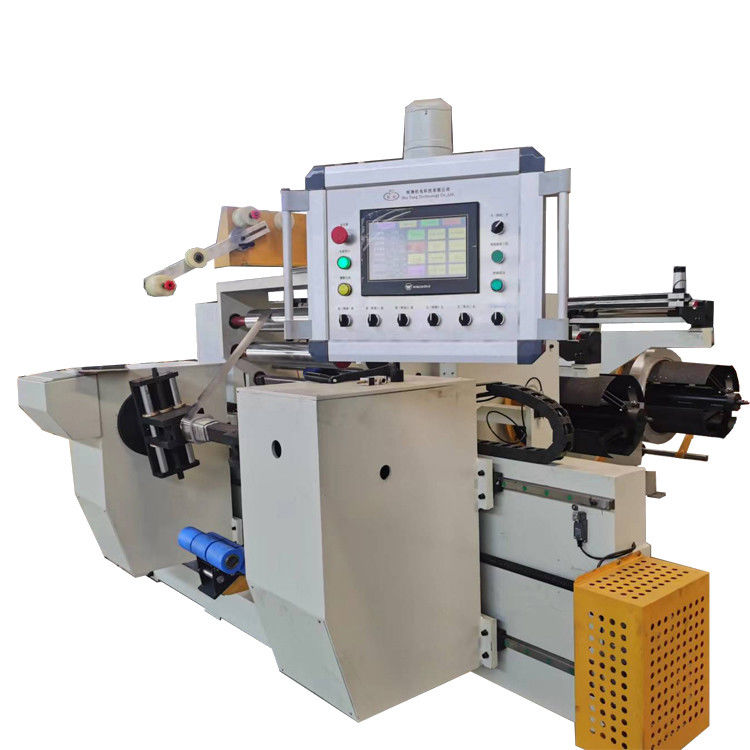

Fig 1 : 동박 권상기 BRJ400-2-2는 정면도입니다
Fig 2 : 동박 권상기 BRJ400-2-2는 포일 디코일러입니다
