자동와인더 서보 기구에 의한 구동된 모터 PLC 리액터 컨트롤 동박 권상기
동박 권상기 BRJ600-2-2에 대한 기술
원자로 동박 권상기 BRJ600-2-2는 장비를 만드는 특수 반응기 코일이며, 그것이 주로 원자로 호일 코일과 다른 유사 제품을 감는데 사용됩니다. 2 서보 모터는 2 마지막이 똑같은 토크를 가지고 있다는 것을 만드는 기계를 운전하기 위해 채택됩니다. 이런 종류의 동박 권상기는 2 척과 함께 있고 포일이 직접적으로 핵심에 감깁니다. 동박 권상기는 나아갈 때 포일의 위치를 보정하기 위한 광전자식 센서를 구비합니다. 포일 권상기는 PLC 제어 시스템과 함께 있습니다. 터치 스크린으로, 그것은 매우 포일 권상기를 운영하기 쉽습니다.
동박 권상기 BRJ600-2-2에 대한 빠른 세부 사항
동박 권상기 BRJ600-2-2의 기술적인 매개 변수
BRJ600-2-2의 전형적 표준 기술 조건은 아래 보여지나, 동박 권상기가 또한 요청된 것으로 제조될 수 있습니다.
| 박 폭 : | 250 ~ 600 밀리미터 |
| 맥스. 끝난 코일 OD. 다음 | 850 밀리미터 |
| 끝난 코일형상 : | 라운드, 직사각형, 달걀 모양, 기타 등등. |
| 관리인 스트립재 : | 구리 또는 알루미늄 |
| Al 스트립 두께 : | 0.3 ~ 3.0 밀리미터 |
| Cu 스트립 두께 : | 0.2 ~ 2.0 밀리미터 |
| 포일 디코일러 수 : | 2 PC |
| 포일 디코일러 길이 : | 650 밀리미터 |
| 포일 디코일러 팽창 레인지 : | 420 ~ 520 밀리미터 |
| 맥스. 코일 중량 : | 1,000KG |
| 원동력 : | 5.5KW Ｘ 2 |
| 맥스. 권취 속도 : | 26 rpm |
| 용접 시스템 : | 술래잡기 |
| 단열재 디코일러 수 : | 2 PC |
| 단열재 디코일러 폭 : | 650 밀리미터 |
| 단열재 디코일러 샤프트 : | 공기 열린 / 밀접 동작 |
| 가장자리 배열 시스템 : | 광전자 감지 |
| 제어 시스템 : | PLC |
| 유저 인터페이스 : | 10 인치 (254mm)는 화면을 터치합니다 |
| 카운팅 턴 범위 : | 0 - 9999.9 |

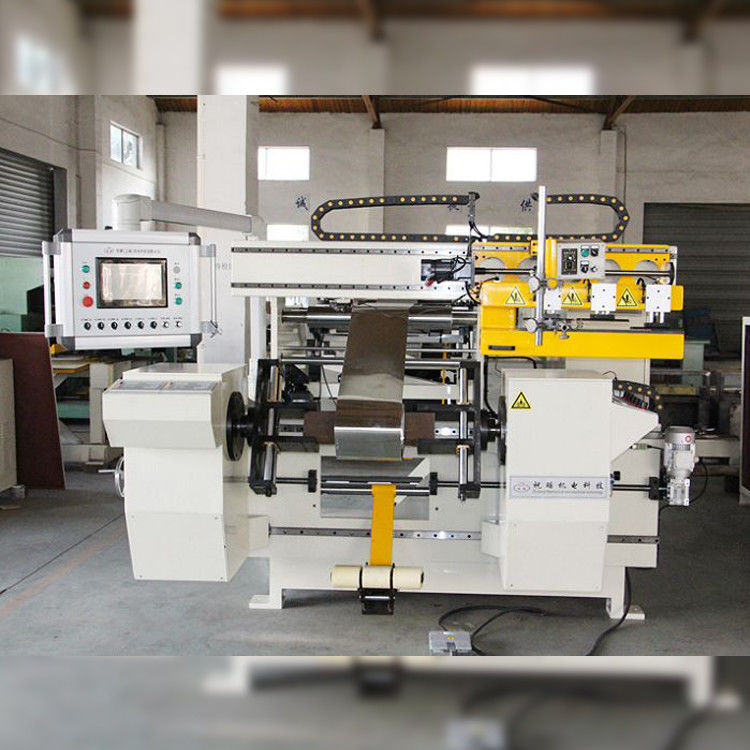

Fig 1 : 동박 권상기 BRJ600-2-2는 정면도입니다
Fig 2 : 동박 권상기 BRJ600-2-2는 포일 디코일러입니다
