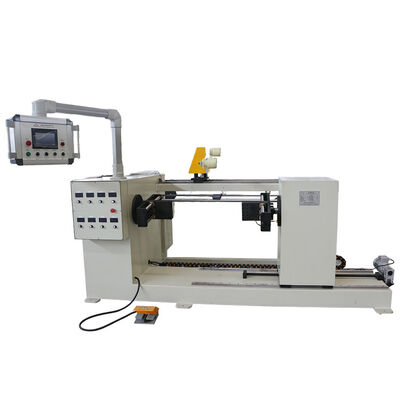

프로그래밍 가능한 자동 1000mm 와일딩 너비 원자로 코일 와일딩 머신 ZPX1000
1제품 개요
ZPX1000 프로그래밍 가능한 자동 원자로 코일 와일링 기계는 큰 너비 원자로 코일 생산에 맞춘 고 정밀, 코어 클램핑 산업 와일링 장비입니다.이중 모터 동기 구동 구조와 서버 와이어 제어 기술을 채택, 이러한 종류의 코일 와일링 기계는 전통적인 단일 드라이브 와일링 장비에 존재하는 불균형 토크, 와이어 굴절 및 불안정한 시작-정지 문제를 해결합니다.구리 및 알루미늄 와이어 (둥근 및 평면 유형) 의 전체 범위 처리를 지원하는 코일 와일딩 기계는 성숙한 PLC 프로그래밍 시스템과 다채로운 터치 화면 HMI가 장착되어 있습니다.완전히 자동으로, 무단 속도 조절 윙 오퍼션, 부드러운 시작, 원활한 작동 및 강한 견인 특징. 초고속 윙 정확도 및 안정적인 기계적 성능,코일 와일링 기계는 전력 원자로 코일 및 기타 유사한 제품의 표준화 대량 생산을위한 선호되는 자동화 장비입니다..
2주요 제품 장점 및 주요 특징
일반적인 윙링 장치와 달리 ZPX1000 원자로 코일 윙링 기계는 정밀의 눈에 띄는 장점과 함께 업그레이드 된 듀얼 턱 동기 드라이브와 세르보 트러버링 시스템을 채택합니다.안정성 및 운용성:
-
듀얼 모터 동기 드라이브 및 균형 토크: 두 개의 독립적인 구동 모터가 두 개의 턱을 동기적으로 제어하여 스핀드 양쪽에서 완전히 일관된 토크를 보장합니다.그것은 효과적으로 고부하 작업 중에 코어 흔들림과 나선 오차를 피합니다.
-
안정적인 시작-정지 위한 세르보 와이어 가이드 제어: 와이어 횡단 메커니즘은 고 정밀의 서보 모터에 의해 구동됩니다, 초 부드러운 가속과 저하를 달성합니다.자주 시작하고 멈추는 동안 중복 또는 부착이 발생합니다., 코일 형성 품질을 크게 향상시킵니다.
-
원형 및 평면 유선에 대한 광범위한 호환성: 유연한 전도 선의 여러 사양에 적응. 0.3~5.0mm 둥근 선과 최대 5×12mm 평면 구리 / 알루미늄 선을 지원하여 다양한 원자로 코일 생산 요구를 충족시킵니다.
-
중력 및 높은 신뢰성 구조: 최적화 된 기계 프레임 최대 1000kg의 부하 용량, 4.4KW의 고전력 드라이브 모터와 일치. 그것은 낮은 실패율과 함께 오랫동안 안정적으로 작동,산업용 연속 생산에 적합합니다..
-
사용자 친화적 인 운영: 다채로운 직관적인 터치 스크린을 갖추고, 전체 기계는 간단한 매개 변수 설정, 시각 조작 및 낮은 학습 문턱을 운영자를 특징으로합니다.
-
걱정 없이 판매 후 보증: 표준 1 년 전체 기계 보증과 함께 세계 산업 사용자에게 신뢰할 수있는 기술 지원 및 판매 후 서비스를 제공합니다.
3전체 기술 매개 변수
모든 매개 변수 ZPX1000 자동 원자로 코일 와일링 기계는 고객의 생산 요구 사항에 따라 개인 맞춤화를 지원하는 산업 표준 구성을 채택합니다.
|
사양 항목
|
기술 자료
|
|
장비 모델
|
ZPX1000
|
|
최대 윙 너비
|
1000mm
|
|
적용 가능한 와이어 재료
|
구리선, 알루미늄선
|
|
둥근 와이어 지름 범위
|
Φ0.3mm ~ Φ5.0mm
|
|
최대 평면 와이어 크기
|
5mm × 12mm
|
|
중앙 높이
|
900mm
|
|
셰프트 길이
|
1300mm
|
|
최대 완성 된 코일 외 지름
|
800mm
|
|
최대 로딩 용량
|
1000kg
|
|
주 엔진 전력
|
4.4KW
|
|
회전 속도 범위
|
0~160회속
|
|
속도 조절 모드
|
변주 주파수 무단 속도 조절
|
|
최소 퍼져나가는 경로
|
00.01mm
|
|
계산 모드
|
5자리 고정밀 계산
|
|
최대 미리 설정 된 윙 턴
|
9999.9 회전
|
|
제어 시스템
|
PLC 프로그래밍 제어 + 컬러 터치 스크린 HMI
|
|
보증 기간
|
1년
|
4작업 원칙
ZPX1000 코어 클램핑 코일 와일링 기계는 듀얼 스핀드 동기 드라이브 및 세르보 연결 제어 모드를 채택합니다. 장비는 듀얼 턱을 통해 원자로 철 코어를 단단히 클램프합니다.그리고 이중 모터는 균형 토크 출력을 보장하기 위해 동시 회전 턱을 구동. 세르보 와이어 가이드 시스템은 정밀하게 와이어 공급 궤도 및 확산 피치를 제어, 실시간으로 스핀드 회전 속도를 일치.운영자는 PLC 터치 스크린을 통해 회전, 피치 및 기타 매개 변수를 설정합니다. 시스템은 자동으로 전체 프로세스 와일딩을 실행하여 부드러운 시작, 안정적인 작동 및 정확한 정지를 실현합니다.전체 프로세스는 수동 조작 오류를 피합니다, 평평한 와이어 배열, 컴팩트 코일 구조 및 완성 된 원자로 코일의 안정적인 전기 성능을 보장합니다.
5응용 시나리오
이 프로그래밍 코일 와일링 기계는 전문적으로 대량 생산 및 다양한 중형 및 대형 원자로 코일의 가공에 적용됩니다. 전력 장비 제조에 널리 사용됩니다.신에너지 발전, 산업 제어, 전기 공학 및 기타 산업에 적합합니다. 필터 원자로, 전력 보상 원자로,인버터 원자로 및 다양한 커스텀 큰 너비 인덕턴스 코일 생산, 중형 및 고급 전기 제조 기업에 대한 표준 지원 장비가되었습니다.
6자주 묻는 질문
Q1: 이 기계는 원자로 코일을 위한 평면 와이어와 둥근 와이어를 모두 처리할 수 있습니까?
A: 예. ZPX1000은 구리/알루미늄 둥근 와이어 (0.3~5.0mm) 와 평면 와이어 (최대 5×12mm) 의 이중 처리를 지원합니다.와이어 가이드와 긴장 시스템은 다른 와이어 사양을 전환하기 위해 빠르게 조정할 수 있습니다, 높은 생산 유연성을 가진.
Q2: 단일 드라이브 기계에 비해 이중 모터 동기 드라이브의 장점은 무엇입니까?
A: 이중 모터 동기 토크 출력은 높은 부하와 넓은 너비 와일링 중에 철 코어의 오프셋 또는 흔들림이 없도록 보장합니다. 그것은 효과적으로 와일링 균일성을 향상시킵니다.와이어 오차와 계층 틈을 피합니다., 고 정밀 원자로 코일의 출력을 크게 향상시킵니다.
Q3: 장비는 새로운 노동자에게 사용하기 쉽나요?
A: 시각적 색상 터치 스크린과 프로그래밍 가능한 요리법 저장 기능이 장착되어, 조작은 간단하고 직관적입니다. 간단한 훈련 후에 운영자는 매개 변수를 완료 할 수 있습니다.프로그램 저장 및 한 클릭 시작-정지 동작, 노동 의존도를 효과적으로 줄입니다.
7. SEO 메타 설명
ZPX1000 프로그래밍 가능한 자동 원자로 코일 와일링 머신, 4.4KW의 전력, 0-160rpm 속도, 구리/알루미늄 원형 및 평면 유선을 지원,산업용 원자로 코일 제조용 고정도의 PLC 제어기.
