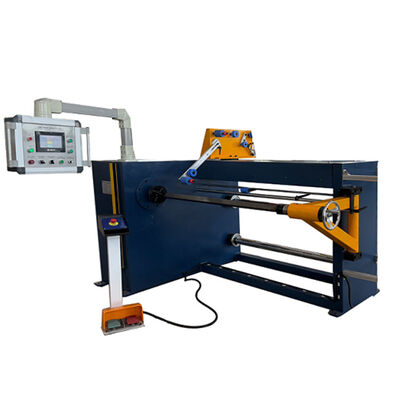

그만큼자동 코일 권선기 ZPX1000제조용으로 설계된 고정밀 권선기입니다.변압기 코일, 전기 코일 및 기타 유사한 권선 제품. 자동 와인딩을 위해 특별히 개발되었습니다.구리선과 알루미늄선뛰어난 정확성과 효율성으로.강력한 권선 모터, 서보 구동 배선 시스템, PLC 제어 시스템 및 HMI 터치 스크린 인터페이스를 갖춘 이 자동 변압기 코일 권선 기계는 고정밀로 와이어 권선 및 자동 와이어 배열 프로세스를 완료할 수 있습니다.서보 제어식 와이어 가이드는 권선 중 정확한 와이어 위치 지정을 보장하여 일관된 품질로 고르게 배열된 코일을 생성합니다. 소프트 스타트, 부드러운 작동, 높은 토크 출력 및 쉬운 작동과 같은 기능을 갖춘 ZPX1000 와이어 와인더는 안정적이고 자동화된 코일 생산 장비가 필요한 변압기 제조업체에 이상적인 선택입니다.
변압기 코일 권선기 ZPX1000에는 권선 공정 중에 와이어 위치를 자동으로 제어하는 서보 모터 구동 와이어 가이드 시스템이 장착되어 있습니다.이 자동 배치 기능은 다음을 보장합니다.
이 기계는 사용자 친화적인 HMI 터치 스크린과 결합된 고급 PLC 제어 시스템을 채택합니다.
운영자는 다음을 쉽게 설정하고 모니터링할 수 있습니다.
지능형 제어 시스템은 작업 효율성을 향상시키고 안정적인 생산 성능을 보장합니다.
강력한 권선 구동 시스템은 큰 토크 출력을 제공하므로 기계가 다양한 구리 및 알루미늄 와이어 사양을 처리할 수 있습니다.
소프트 스타트 기능과 부드러운 가속은 기계적 충격을 줄이고 전체 권선 과정에서 안정적인 와이어 장력을 유지하는 데 도움이 됩니다.
ZPX1000 자동 와이어 와인딩 기계는 와인딩에 적합합니다.
이는 변압기 제조 공장 및 전기 장비 산업에서 널리 사용됩니다.
다음 사양은 표준 구성을 나타냅니다.자동 변압기 코일 권선기 ZPX1000. 다양한 코일 크기, 와이어 사양 및 생산 요구 사항에 따라 맞춤형 설계가 가능합니다.
| 매개변수 | 사양 |
|---|---|
| 모델 | ZPX1000 |
| 애플리케이션 | 변압기 코일 권선 |
| 권선 재료 | 구리 와이어 / 알루미늄 와이어 |
| 권선 축 중심 높이 | 900mm |
| 권선 축 크기 | 40×40mm |
| 최대 권선 폭 | 1000mm |
| 권선 모터 전력 | 5.5kW |
| 감기 속도 | 0~160rpm |
| 최대 플랫 와이어 크기 | 5×12mm |
| 원형 와이어 직경 | Φ0.3~Φ5.0mm |
| 최대 코일 외경 | Φ800mm |
| 최대 코일 용량 | 800kg |
| 최소 확산 피치 | 0.01mm |
| 계산 시스템 | 5자리 디지털 카운터 |
| 계산 범위 | 0~9999.9턴 |
| 제어 시스템 | PLC + HMI 터치스크린 |
그만큼자동 권선기 ZPX1000주로 제조에 사용됩니다.
이는 정확하고 효율적인 자동 코일 권선 솔루션을 찾는 변압기 제조업체에 적합합니다.
자동 변압기 코일 권선기 ZPX1000은 서보 제어 와이어 가이드가 사전 설정된 매개변수에 따라 움직이는 동안 권선 샤프트를 회전시켜 작동합니다.작동 중에 구리 또는 알루미늄 와이어가 자동으로 공급되어 코일 포머에 정확하게 배치됩니다. PLC 제어 시스템은 권선 모터와 와이어 배치 시스템을 조정하여 정확한 권선 회전, 균일한 코일 층 및 안정적인 생산 품질을 보장합니다.자동 와이어 배치 기능은 기존 수동 와이어 정렬 방법에 비해 권선 효율성을 크게 향상시킵니다.
에이:이 기계는 변압기 코일 및 기타 전기 제품에 사용되는 구리선과 알루미늄선을 모두 권선하도록 설계되었습니다.
에이:예. 코일 권선기 ZPX1000은 서보 모터 구동 와이어 가이드 시스템을 사용하여 권선 공정 중에 와이어를 자동으로 배치하고 위치를 지정합니다.
에이:Φ0.3mm에서 Φ5.0mm까지 둥근 와이어를 감을 수 있고 최대 5×12mm까지 플랫 와이어를 감을 수 있습니다.
에이:예. PLC 제어 시스템과 HMI 터치스크린은 간단한 매개변수 설정과 편리한 작동을 제공합니다.
에이:예. 고객 요구 사항에 따라 권선 폭, 샤프트 크기, 용량, 전압 및 기타 사양을 맞춤 설정할 수 있습니다.
