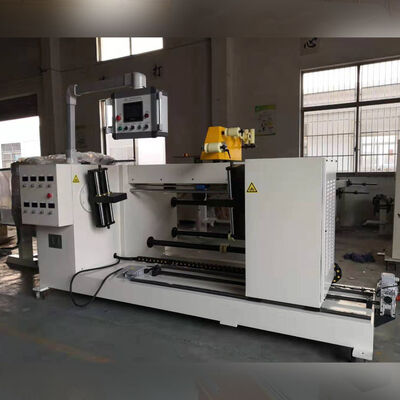

의자동 코일 와일링 머신 ZPX1000제조용으로 설계된 전문 수평 롤링 머신원자로 스필 및 기타 전기 인덕티브 구성 요소코일 와일링 기계는 특히 와일링을 위해 개발구리나 알루미늄 철, 둥근 와이어와 평면 와이어를 포함하여, 높은 정확성과 효율성을 가진 철 코어에 직접.완전 자동 제어 시스템, 듀얼 턱 클램핑 구조, 세르보 드라이브 와이어 가이드 및 PLC 조작 시스템으로 장착ZPX1000 원자로 코일 와일링 머신은 안정적인 와일링 성능을 보장합니다., 정확한 와이어 위치, 그리고 일관된 코일 품질.이 자동 코일 와이더는 신뢰할 수 있는 자동화, 정밀한 와이딩 제어 및 생산 효율성 향상을 요구하는 원자로 및 전기 장비 제조업체에 의해 널리 사용됩니다.
ZPX1000 자동 코일 와일링 기계는 사용자 친화적 인 터치 스크린 인터페이스와 함께 고급 PLC 제어 시스템을 채택합니다. 운영자는 쉽게 와일링 매개 변수를 설정하고 생산 상태를 모니터링 할 수 있습니다.그리고 효율적으로 롤링 프로세스를 완료.자동 조작은 수동 오류를 줄이고 생산 일관성을 향상시킵니다.
와이어 가이드는 전용 서보 모터에 의해 구동되며, 롤링 과정에서 정확한 움직임 제어 기능을 제공합니다.우수한 시작 및 정지 반응은 정확한 와이어 배열과 균일 코일 층을 보장.최소 확산 피치는 도달 할 수 있습니다00.01mm, 기계가 고 정밀 반응기 코일 제조에 적합합니다.
기계는 철 코어를 안전하게 클램프하기 위해 두 개의 턱으로 장착되어 있습니다. 두 개의 드라이브 시스템은 균형 잡힌 토크 출력 및 안정적인 코어 회전을 보장하기 위해 하나 또는 두 개의 모터에 의해 제어됩니다.이 설계는 롤링 정확도를 향상시키고 작동 중에 불규칙한 코일 형성을 방지합니다.
ZPX1000 자동 코일 와일링 기계는 와일링에 적합합니다:
그것은 원선 지름을 처리 할 수 있습니다Φ0.3mm ~ Φ5.0mm그리고 평면 전선까지5×12mm, 다른 원자로 및 트랜스포머 코일 생산 요구 사항을 충족합니다.
최대 롤링 속도는160 rpm그리고 강력한4.4kW 와일딩 모터, 기계는 안정적인 롤링 품질을 유지하면서 효율적인 생산을 제공합니다.
자동 카운팅 시스템은 운영자가 필요한 턴을 미리 설정하고 윙 진행 상황을 정확하게 모니터링 할 수 있습니다.
다음 사양은ZPX1000 자동 원자로 코일 와일링 기계다양한 코일 디자인 및 생산 요구 사항에 따라 맞춤형 솔루션이 제공됩니다.
| 매개 변수 | 사양 |
|---|---|
| 모델 | ZPX1000 |
| 적용 | 원자로 코일 와일링 |
| 롤링 재료 | 구리선 / 알루미늄선 |
| 와이어 종류 | 둥근 와이어 & 평면 와이어 |
| 최대 윙 너비 | 1000mm |
| 중앙 높이 | 900mm |
| 둥근 와이어 직경 | Φ0.3 mm Φ5.0 mm |
| 최대 평면 와이어 크기 | 5 × 12mm |
| 최대 상처 코일 오드 | 800mm |
| 최대 coil 용량 | 1000kg |
| 윙 속도 | 0 ∼ 160 회전 |
| 윙링 모터 힘 | 4.4kW |
| 최소 퍼트 피치 | 00.01mm |
| 계산 시스템 | 5자리 디지털 카운터 |
| 최대 정해진 회전 | 9999.9 |
| 계산 범위 | 0 9999.9 회전 |
| 제어 시스템 | PLC + 터치 스크린 |
ZPX1000 자동 코일 와일링 기계는 제조에 널리 사용됩니다:
그것은 자동화되고 고 정밀 코일 와일딩 생산을 필요로하는 전기 제조업체에 대한 이상적인 솔루션입니다.
ZPX1000 원자로 코일 와일링 기계는 두 턱 사이에 철 핵을 고정하고 드라이브 시스템을 통해 핵을 회전하여 작동합니다. 회전 중에,세르보 제어 와이어 가이드는 미리 설정 된 와일링 매개 변수에 따라 구리 또는 알루미늄 와이어를 핵에 정확하게 공급합니다..PLC 제어 시스템은 와일링 속도, 와이어 가이드 이동, 회전 카운트 및 자동 작동 프로세스를 관리합니다. 이것은 유니폼 와이어 배치, 정확한 코일 크기,그리고 일관된 전기 성능.
A:코일 와일링 기계 ZPX1000는 주로 원자로 코일 및 기타 유사한 전기 와일링 제품을 제조하는 데 사용됩니다.
A:기계는 구리 와이어와 알루미늄 와이어, 둥근 와이어 및 평면 와이어를 모두 윙할 수 있습니다.
A:그것은 Φ0.3mm에서 Φ5.0mm까지 둥근 와이어를 처리하고 5 × 12mm까지 평면 와이어를 처리 할 수 있습니다.
A:네, 기계는 PLC 제어, 터치 스크린 조작, 자동 카운팅,
A:네. 기계는 코일 크기, 와이어 사양, 생산 요구 사항, 전압 기준에 따라 사용자 정의 될 수 있습니다.
