자동 실리콘 강판 슬리팅 머신

제품개요

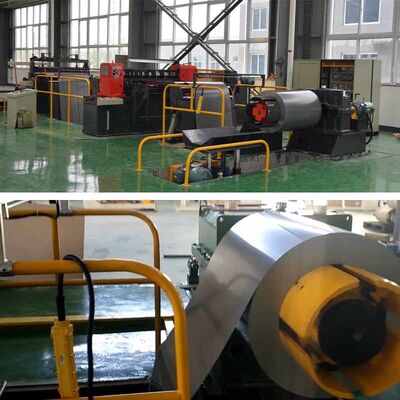

그만큼ZJX1250 자동 코어 슬리팅 머신실리콘 강판의 고정밀 세로 절단을 위해 설계된 강력하고 전문적인 솔루션입니다.

이 고성능 슬리팅 라인은 넓은 실리콘 강철 코일을 다양한 폭의 다중 블랭크 스트립으로 가공하는 데 주로 사용됩니다. 이러한 정밀 슬릿 스트립은 다음을 포함하여 변압기 핵심 부품을 제조하는 데 필수적인 원자재입니다.바깥쪽 다리, 가운데 다리, 위쪽 요크, 아래쪽 요크. 고급 자동화와 사용자 친화적인 인터페이스를 갖춘 ZJX1250은 생산 효율성을 크게 높이는 동시에 완벽한 가장자리 품질을 보장합니다.

주요 특징 및 장점

• 고효율 다중 슬리팅:장착프리미엄 커터 6세트기본적으로 시스템은 단일 패스로 최대 5개의 스트립을 동시에 절단할 수 있습니다.

• 확장 가능하고 유연한 도구:더 좁은 스트립을 생산하고 다양한 생산 요구 사항을 수용하기 위해 요청 시 절단기 수를 쉽게 늘리거나 조정할 수 있습니다.

• 가변 속도 제어:슬리팅 속도는 완전히 조정 가능하므로 작업자는 재료 두께와 작업 요구 사항에 따라 처리량을 최적화할 수 있습니다.

• 우수한 가장자리 품질:최소한의 버 높이로 깔끔한 절단을 제공합니다.0.02mm 이하, 실리콘 강철의 자기 특성을 보존합니다.

• 강력한 자동화:고도의 자동화를 위해 설계되어 코일 로딩부터 최종 되감기까지 수작업을 최소화하여 최대의 안전성과 가동 시간을 보장합니다.

시스템 구성 및 주요 구성요소

ZJX1250 실리콘 강철 슬리팅 라인은 원활한 작업 흐름을 위해 8개의 견고한 모듈을 통합합니다.

1. 코일카(트롤리) 로딩 및 언로딩:안전하고 효율적인 무거운 코일 처리용.

2. 데코일러(언코일러):마스터 강철 코일을 단단히 고정하고 공급합니다.

3. 재료 수신기 플랫폼:시트의 원활한 초기 가이드를 보장합니다.

4. 이동식 가이드 장치:슬리팅 헤드에 들어가기 전에 시트를 정확하게 정렬합니다.

5. 정밀 슬리팅 장치:정확한 스트립 폭을 위한 고정밀 커터 샤프트 어셈블리.

6. 리코일러/와인더:슬릿 스트립을 깔끔하고 개별적인 코일로 단단히 감습니다.

7. 유압 스테이션 및 공압 시스템:고강도 작업을 위한 강력하고 안정적인 압력을 제공합니다.

8. 전기 제어 캐비닛 및 운영자 콘솔:원활한 라인 동기화를 위한 중앙 집중식 PLC 시스템입니다.

기술 사양

메모:아래 나열된 사양은 표준 ZJX1250 구성을 나타냅니다. 특정 생산 표준에 맞게 용량, 속도 및 커터 구성과 관련된 맞춤형 수정이 가능합니다.
