구리선 권선기ZPX600 자동 코일 권선기
유입식 변압기 코일을 위한 정밀 서보 구동 솔루션
코일 권선기 ZPX600은 유입식 변압기 코일, 리액터 및 유사한 유도 부품 제조를 위해 특별히 설계된 고성능 산업용 솔루션입니다.PLC 지능형 제어와 고토크 서보 모터 와이어 가이드를 결합한 코일 권선기 ZPX600은 원형 및 평형 와이어 모두에 대해 완벽한 와이어 레이어를 보장합니다. 생산 정확도를 높이고 노동 강도를 줄이고자 한다면 코일 권선기 ZPX600이 이상적인 작업장 파트너입니다.
코일 권선기 ZPX600 권선 시스템의 주요 장점
서보 제어를 통한 궁극적인 정밀도:기계식 변속과 달리 당사의 와이어 가이드는 0.75kw 서보 모터로 구동되어 최소 0.01mm의 스프레드 피치를 달성하여 유입식 변압기 절연에 중요한 깔끔하고 콤팩트한 레이어를 보장합니다.
다목적 와이어 처리:가는 원형 와이어(Ø0.3 - 5.0mm) 또는 중부하 평형 와이어(최대 5x12mm)를 다루든 코일 권선기 ZPX600은 둘 다 쉽게 처리합니다.
지능형 PLC 및 HMI 인터페이스:반응성이 뛰어난 터치 스크린이 장착되어 있어 작업자는 몇 초 안에 매개변수를 입력하고 권선 프로파일을 저장할 수 있습니다. 이 기계는 특정 코일 치수에 따라 권선 공정을 자동화합니다.
고속 안정성:0~200rpm의 부드럽고 무단 속도 조절을 경험하십시오. "저속 시작" 및 "부드러운 작동" 기능은 와이어 장력 급증 및 끊어짐을 방지합니다.
견고한 하중 용량:내구성을 위해 설계된 코일 권선기 ZPX600은 최대 200kg의 최대 적재 용량과 최대 600mm의 완성 코일 외경을 지원합니다.
기술 사양
|
기능 |
표준 사양 |
|
모델 |
ZPX600 |
|
최대 코일 높이 |
600mm |
|
최대 완성 코일 외경 |
Ø 600mm |
|
권선 속도 |
0 - 200 rpm (무단) |
|
와이어 가이드 드라이브 |
0.75kw 서보 모터 |
|
원형 와이어 범위 |
Ø 0.3 - 5.0mm |
|
최대 평형 와이어 크기 |
5 x 12mm |
|
최소 스프레드 피치 |
0.01 mm |
|
최대 적재 용량 |
200 kg |
|
센터 높이 |
900 mm |
|
카운팅 범위 |
0 - 9999.9 회전 |
고급 제조 기능
강력한 인장력:전력 변압기에 사용되는 두꺼운 평형 와이어에 필요한 높은 장력을 처리하도록 설계되었습니다.
높은 신뢰성:최소한의 유지 보수로 24/7 연속 작동을 보장하기 위해 산업용 등급 부품으로 제작되었습니다.
전체 기능 자동화:자동 와이어 레이아웃, 사전 설정 회전 수 계산(최대 9999.9회), 완료 시 자동 정지 기능이 있습니다.
인간 공학적 설계:900mm의 센터 높이로 편안한 작동과 무거운 코일의 쉬운 적재/하역이 가능합니다.
왜 우리와 함께해야 할까요?
변압기 제조 장비의 전문 제조업체로서 정확성이 품질과 같다는 것을 이해합니다. 코일 권선기 ZPX600은 단순한 권선기 그 이상입니다. 우수한 코일 형상을 통해 제품의 전기적 성능을 향상시키기 위한 약속입니다.
오늘 변압기 생산 효율성을 높이십시오.
특정 권선 요구 사항에 따른 맞춤형 구성을 위해 엔지니어링 팀에 문의하십시오.

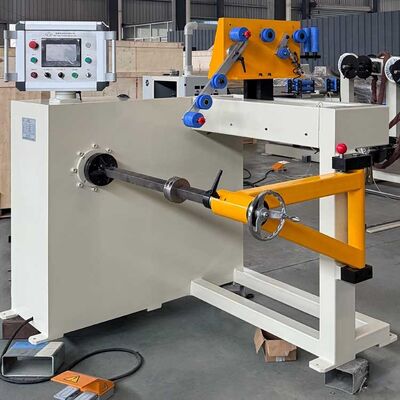

그림 1: 변압기 코일 권선기 ZPX600의 전체 보기
그림 2: 변압기 코일 권선기 ZPX600의 권선 가이드
