트랜스포머 코어 펀칭 시어링 노칭 기계 코어 절단 기계
트랜스포머 코어 절단 기계의 설명HJX600-LLB
Transformer 핵 절단 기계HJX600-LLB그에 대해 절단핑 실리콘 스틸 스트립s 트랜스포머 코어 만들기∙길이가 줄로 잘라 줄의 종류는 스트립을 절단 할 수 있습니다최대 너비 600mmPLC와 HMI에 기반한 제어 시스템으로,트랜스포머 코어 절단 기계 높은 자동화 및 간편한 조작으로 이루어집니다. 길이로 절단 라인은 원활한 실행, 높은 자동화 및 쉬운 조작을 특징으로합니다.
트랜스포머 코어 절단 기계의 빠른 세부 사항 HJX600-LLB
1.Expan시블 엑로일러
2.F에드띠장치
3.Servo 모터 시스템
4.펀치기기
5.깎기장치
6.출구 플랫폼
7.껍질 제거 및 분류장치
8.포획물질장치
9.Width 조정 시스템
10.수압기구동 단위
트랜스포머 코어 절단 기계의 기술적 매개 변수 HJX600-LLB
트랜스포머 코어 절단 기계의 전형적인 표준 사양HJX600-LLB아래와 같습니다. 그리고 트랜스포머 코어 절단 기계 또한 제조 될 수 있습니다요청대로
|
스트립 너비 허용: |
≤±0.1mm |
|
스트립부러 길이는: |
≤0.03mm |
|
스트립 S급 허용: |
단방향 1000mm에서 0.1mm 미만 |
|
스트립 파동 정도: |
≤15mm/1000mm (연장 1000mm 이상, 높이 15mm 이하) |
|
스트립 두께: |
0.23∙0.35mm |
|
스트립 너비: |
60∙600mm |
|
S여행 길이는: |
350∙9999mm |
|
구멍펀치다이아 |
Φ10mm∙24mm |
|
구멍 위치: |
중앙선을 따라 양방향 오프셋이 될 수 있습니다 |
|
V-notch 펀칭 특이성 |
±30mm |
|
먹이는스트립 S오줌: |
0∙200m/min |
|
전력: |
18Kw |

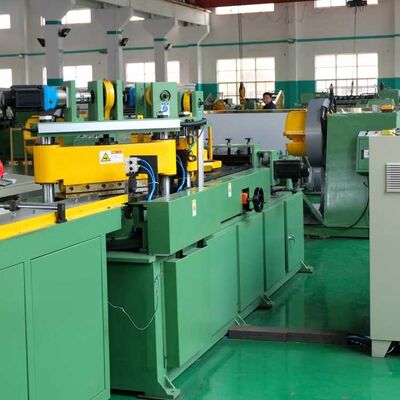

그림 1: HJX600-LLB의 전면적 변환기 코어 절단 기계
그림 2: 트랜스포머 코어 절단 기계 HJX600-LLB의 측면 전망
