자동 전선 고압변압기 코일 와인딩 머신
변압기 코일 와인딩 머신 ZPX1400 설명
T변압기 와인딩 머신은 전도성 와이어를 감는 데 사용되는 필수 산업 장비입니다.예: 구리 와이어 또는 알루미늄 와이어. 이 정밀한 공정은 신뢰할 수 있고 효율적인 변압기 및 기타 유사한 제품필요할 때 .서보 모터로 구동되는 와이어 가이드로, t 변압기 코일 와인딩 머신은 와이어를 감을 때 자동으로 와이어를 배치할 수 있습니다. 변압기 와인딩 머신은 7.5KW 모터를 채택하여 제공e 구리 또는 알루미늄 와이어를 감을 수 있는 충분한 토크를 제공합니다. 와인딩 속도는 o를 통해 조정할 수 있습니다.보드의 한 포텐쇼미터. 발 페달로, t 와인딩 샤프트의 회전 방향을 전환할 수 있습니다.필요할 때 .
PLC 기반의 제어 시스템을 통해 변압기 코일 와인딩 머신을 쉽게 작동할 수 있습니다.변압기 코일 와인딩 머신의 기술 매개변수
ZPX1400
1. 메인 프레임
2. 와인딩 유닛
3. 자동 와이어 배치 유닛
4. 절연 디코일러
5. 전자 제어 시스템
6. 공압 시스템변압기 코일 와인딩 머신의 기술 매개변수
ZPX1400 코일 와인딩 머신 ZPX1400의 일반적인 표준 사양은 아래에 표시되어 있지만,
|
변압기 코일 와인딩 머신은 요청에 따라 제조될 수도 있습니다. |
센터 높이: |
|
900mm |
샤프트 길이: |
|
1700mm |
가로 폭: |
|
1400mm |
메인 모터 전력: |
|
7.5Kw |
와인딩 속도: 0~ |
|
90 rpm |
최대 평 와이어 크기: |
|
5X12mm |
원형 와이어 직경: |
|
Ø0.3-5.0mm |
최대 회전 OD.: |
|
1200mm |
최대 적재 용량: |
|
700kg |
스프레드 피치: |
|
최소 0.01mm |
계수 모드: |
|
5자리 계수 |
계수 턴 범위:0 ~ |
9999.9

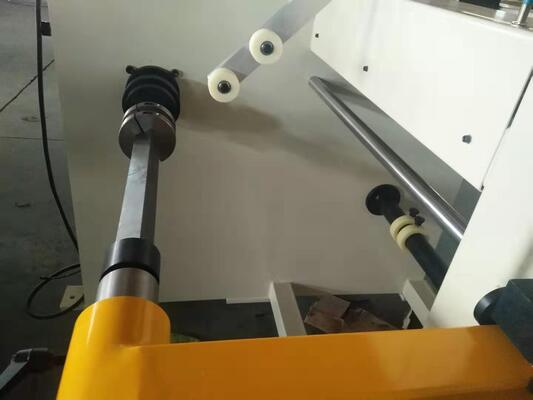

그림 1: 변압기 코일 와인딩 머신 ZPX1400의 정면도
