750W의 세르보 모터로 구동되는 와이어 가이드를 가진 트랜스포머 코일 와일링 머신
트랜스포머 코일 와일링 기계 ZPX1400의 설명
트랜스포머 코일 와일링 머신 ZPX1400은 전문적인 와일링 장비입니다. 트랜스포머 코일 와일링 머신은 주로 와일링 코일을 위해 사용됩니다.그리고 이 윙 스필은 트랜스포머와 다른 비슷한 제품에 사용될 수 있습니다.와이어 가이드와 함께, 트랜스포머 코일 와일딩 기계는 자동으로 와이어를 배치 할 수 있습니다. 트랜스포머 코일 와일딩 기계는 7.구리 또는 알루미늄 와이어를 바람에 충분한 토크를 공급하기 위해 5KW 모터. 변압 코일 와일링 머신의 회전 속도는 보드에 있는 포텐시오미터를 통해 조절될 수 있다. 와일링 샤프트의 와일링 방향은 발 페달을 통해 전환될 수 있다.PLC와 HMI로, 트랜스포머 코일 와일링 기계는 높은 자동화와 간편한 조작 등을 갖추고 있습니다.
주요 성분변압기 코일 와일링 머신ZPX1400
1주요 프레임
2롤링 유닛
3자동 철선 설치 장치
4방열 듀코일러
5전자 제어 시스템
6공기 시스템
기술 매개 변수변압기 코일 와일링 머신ZPX1400
코일 와일링 머신 ZPX1400의 전형적인 표준 사양은 아래에 표시되어 있지만, 트랜스포머 코일 와일링 머신도 요청에 따라 제조 될 수 있습니다.
| 중앙 높이: | 900mm |
| 셰프트 길이: | 1700mm |
| 가로 너비: | 1400mm |
| 주 엔진 전력: | 7.5Kw |
| 회전 속도: | 0 ~ 90 rpm |
| 최대, 평면 와이어 크기: | 5x12mm |
| 원선 지름: | Ø0.3-5.0mm |
| 맥스, 오더도: | 1200mm |
| 최대 충전 용량: | 700kg |
| 퍼트 피치: | 미니 0.01mm |
| 계산 모드: | 5자리 수 |
| 회전 범위 계산: | 0 ~ 9999.9 |

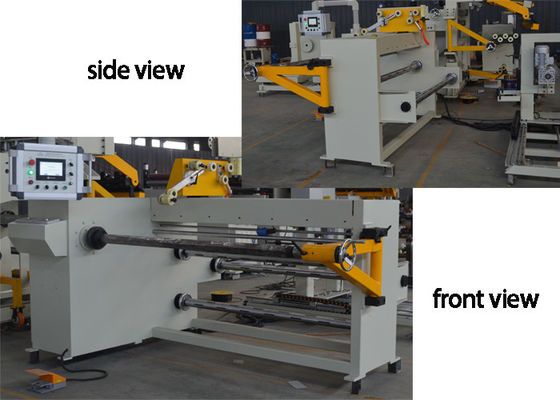

그림 1: ZPX1400의 변압 코일 와일딩 기계의 전면
그림 2: 트랜스포머 코일 와일딩 기계 ZPX1400의 삼각형 지원
