3 코일 와인더 장비 자동 코일 와인딩 머신
설명자동 코일 와인딩 머신 ZPX150-3
자동 코일 와인딩 머신 ZPX150-3은 고효율 와이어 코일 와인더의 일종입니다. 자동 코일 와인딩 머신은 서보 모터로 구동되는 와이어 가이드를 제공하여 코일 와인딩 머신이 자동으로 와이어를 감을 수 있도록 합니다. 3개의 와이어 가이드 유닛을 갖춘 자동 코일 와인딩 머신은 한 번에 3개의 코일을 감을 수 있습니다. PLC 제어 시스템과 HMI를 갖춘 자동 코일 와인딩 머신은 높은 자동화와 쉬운 작동 등의 특징을 가지고 있습니다.
주요c구성 요소자동 코일 와인딩 머신 ZPX150-3
1. 주요 강철 프레임, 강철로 용접됨
2. 주요 와인딩 유닛, 와인딩 모터 및 와인딩 샤프트 포함
3. 자동 와이어 포설 유닛, 750w 서보 모터로 구동
4. PLC 기반 제어 시스템,
5. 공압 시스템
6. 서보 모터
7. 풋 페달
기술p매개변수자동 코일 와인딩 머신 ZPX150-3
자동 코일 와인딩 머신 ZPX150-3의 일반적인 표준 사양은 아래에 표시되어 있으며, 코일 와인딩 머신은 요청에 따라 제조될 수도 있습니다.
| 중심 높이: | 900 mm |
| 사각 샤프트 크기: | 40x40mm |
| 원형 와이어 직경: | Ø0.3-4.0 mm |
| 최대 평 와이어 크기: | 3x8 mm |
| 완성된 코일 ID.: | 금형에 따라 다름 (샤프트 크기 40*40 mm) |
| 최대 완성된 코일 OD.: | Ø400 mm |
| 최대 각 코일 길이: | 150 mm |
| 와인딩 모터 전력: | 4kw |
| 와인딩 속도: | 0 ~ 200 rpm |
| 와인딩 속도 조절: | 가변 주파수 및 무단 속도 조절 |
| 제어 시스템: | PLC |
| 스프레드 피치: | 최소 단계: 0.01 mm |
| 계수 모드: | 5자리 계수 |
| 최대 턴 수 사전 설정: | 9999.9 |

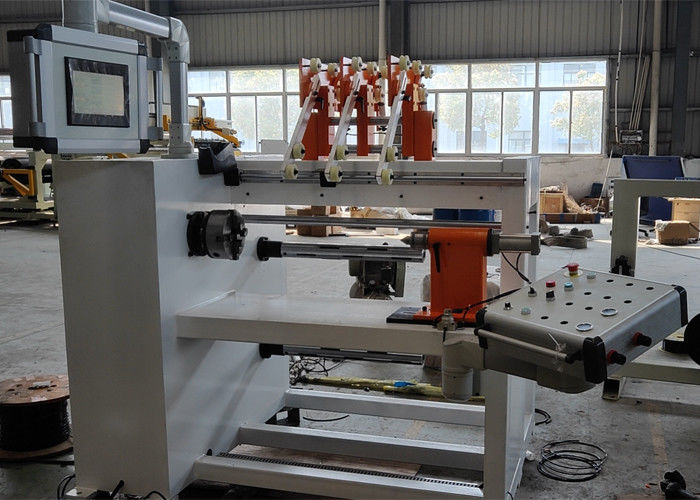

그림 1: 자동 코일 와인딩 머신 ZPX150-3의 전체 보기
그림 2: 자동 코일 와인딩 머신 ZPX150-3의 와이어 가이드
