높은 자동화 및 쉬운 작동 코어 슬리팅 머신
코어 슬리팅 머신 ZJX1250에 대한 설명
변압기 코어 슬리팅 머신은 변압기 코어 제조 공정에 사용되는 특수 장비입니다.이러한 종류의 코어 슬리팅 머신은 변압기 코어 조립에 필수적인 구성 요소인 전기 강철 코일을 좁은 스트립 또는 적층으로 정확하게 슬리팅하고 분할하도록 설계되었습니다.슬리팅 머신은 회전 절단이나 전단 절단과 같은 정밀 절단 기술을 사용하여 전기 강철 코일을 원하는 너비로 절단합니다.변압기 코어 슬리팅 머신은 다양한 코일 크기와 두께를 처리할 수 있어 생산 공정의 유연성을 보장합니다.변압기 코어 슬리팅 머신에는 일반적으로 한 번에 5개의 스트립을 슬리팅할 수 있는 6세트의 커터가 제공됩니다.커터를 더 추가하면 슬리터가 한 번에 더 많은 스트립을 자를 수 있습니다.코어 슬리팅 머신은 높은 자동화, 쉬운 작동 등을 특징으로 합니다.
빠른디자세히코어 슬리팅 머신 ZJX1250
기본씨구성 요소코어 슬리팅 머신 ZJX1250
1. 자재를 싣고 내리는 트롤리
2. 디코일러
3. 재료 수신기
4. 이동식 가이드 장치
5. 슬리팅 장치
6. 와인더
7. 유압 스테이션 및 공압 시스템
8. 전기 제어 캐비닛 및 콘솔
기본피매개변수코어 슬리팅 머신 ZJX1250
코어 슬리팅 머신 ZJX1250의 일반적인 표준 사양은 다음과 같습니다. 그러나 요청에 따라 코어 슬리팅 머신을 제작할 수도 있습니다.
| 디코일러 확장 범위: | Ø470 ~ 520mm |
| 코일 ID: | Ø495 ~ 510mm |
| 최대 코일 OD: | Ø1200mm |
| 최대 코일 중량: | 5000kg |
| 절단 폭: | 500 ~ 1250mm |
| 절단 두께: | 0.15~0.6mm |
| 절단 폭 공차: | ±0.10mm |
| 커터: | 6세트 |
| 먹이는 속도: | 120m/분 |
| 절단 버링: | 0.02mm 이하 |
| 힘: | 46킬로와트 |

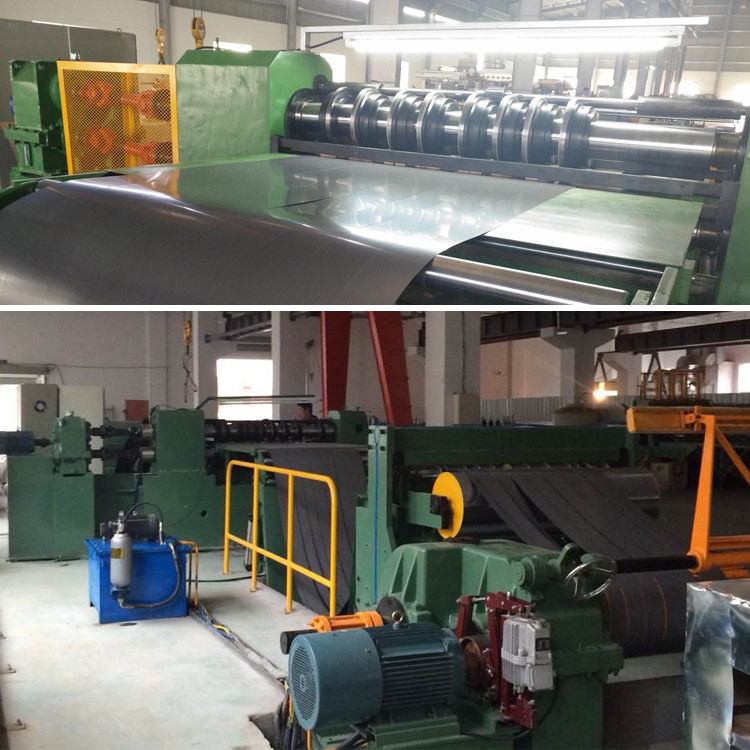

그림 1: 코어 슬리팅 머신 ZJX1250의 정면도
그림 2: 코어 슬리팅 머신 ZJX1250의 와인더
