변압기 코어 절단기 HJX400-LLB 도입
변압기 코어 절단기 HJX400-LLB는 실리콘 스틸 스트립을 절단하여 변압기 코어를 만드는 특수 절단기입니다.변압기 코어 절단기의 이 모델은 폭이 40mm에서 400mm인 스트립을 절단할 수 있습니다.서보 모터 구동으로 변압기 코어 절단기는 다양한 작업을 정확하게 수행할 수 있습니다.절단기의 제어 시스템은 기계가 자동화를 달성할 수 있도록 하는 PLC를 기반으로 합니다. 즉, 해당 매개변수를 사전 설정한 후 변압기 코어 절단기는 매개변수 사전 설정에 따라 자동으로 실행할 수 있습니다.절단기는 높은 자동화 및 쉬운 조작 등을 특징으로 합니다.
변압기 코어 절단기 HJX400-LLB의 주요 구성 요소
변압기 코어 절단기 HJX400-LLB의 기술 파라미터
HJX400-LLB의 일반적인 표준사양은 아래와 같으나, 변압기 철심절단기는 요청에 따라 제작도 가능합니다.
| 양단 코일 dereeler 용량 | 1000kg/끝 |
| 공급 코일 ID | Φ500mm |
| 최대 공급 코일 OD | Φ1200mm |
| 커팅 헤드 | 45+ ,45- 및 삼각형 |
| 절단 두께 | 0.23 ~ 0.35mm |
| 절단 폭 | 40 ~ 400mm |
| 절단 길이 | 350 ~ 9999mm |
| 펀치 직경 | Φ10mm, Φ14mm 및 Φ22mm, 교환 가능 |
| 최대 공급 속도 | 120m/분 |
| 절단 각도 정확도 | ±0.05° |
| 절단 길이 정확도 | ±0.10mm |
| 절단 버링 | ≤0.02mm |
| 설치 용량 | 15kw |

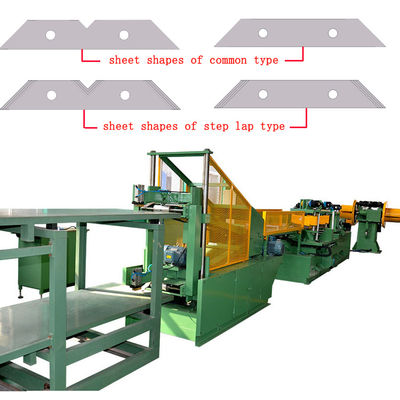

그림 1: 세로선 HJX400-LLB의 측면도에 맞게 절단
그림 2: 길이 라인 HJX400-LLB의 코일 탈착기 절단
