장비 자동 코일 권취기를 만드는 PLC 제어용변압기
자동 코일 권취기 ZPX150-3에 대한 기술
자동 코일 권취기 ZPX150-3은 높은 효과적 와이어 실패들 중 하나입니다. 이런 종류의 코일 권취기는 동시에 3개 코일을 감을 수 있고 각각 코일의 최대 높이가 150 밀리미터입니다. 자동 코일 권취기는 와이어 안내 움직임의 정확성을 보증하는 와이어 안내를 운전하기 위해 1 750w 서보 모터를 갖춥니다. 자동 코일 권취기는 양쪽 라운드가 배선한 와인딩에 익숙해져 있고 와이어를 평탄화할 수 있습니다. 게다가, 권상기는 요청된 것으로 맞춤화될 수 있습니다.
코일 권취기 ZPX150-3의 주성분
1. 철골을 정맥에 주사하시오 그러면 그것은 매우 스통이고, 철골로 용접됩니다
2. 권취부를 정맥에 주사하시오 그러면 4 kw 모터는 충분히 기관총에게 당김력을 제공합니다
3. 서보 기구에 의한 전동기 구동 와이어 안내
4. VFD
5. PLC 기반을 둔 제어 시스템,
6. 공압 계통
7. 풋 페달
자동 코일 권취기 ZPX150-3의 기술적인 매개 변수
코일 권취기 ZPX150-3의 전형적 표준 기술 조건은 아래 보여지나, 권상기가 또한 요청된 것으로 제조될 수 있습니다.
| 중심 높이 : | 900 밀리미터 |
| 사각 샤프트 크기 : | 40x40x600 밀리미터 |
| 환선 지름 : | 0.3~4.0 밀리미터 |
| 최대 평면 배선 칫수 : | 3x10 밀리미터 |
| 최대 끝난 코일 OD. 다음 | 400 밀리미터 |
| 최대는 각각 길이를 똘똘 감습니다 : | 150 밀리미터 |
| 원동력 : | 4 kw |
| 회전 속도 : | 0~200 rpm |
| 권취 속도 규정 : | 가변 주파수와 스텝리스 속도 조정률 |
| 제어 시스템 : | PLC |
| 최소 확대 피치 : | 0.01 밀리미터 |
| 계산 모드 : | 5가지 디지트 계산, |
| 맥스. 전환 수 사전 설정 : | 9999.9 |

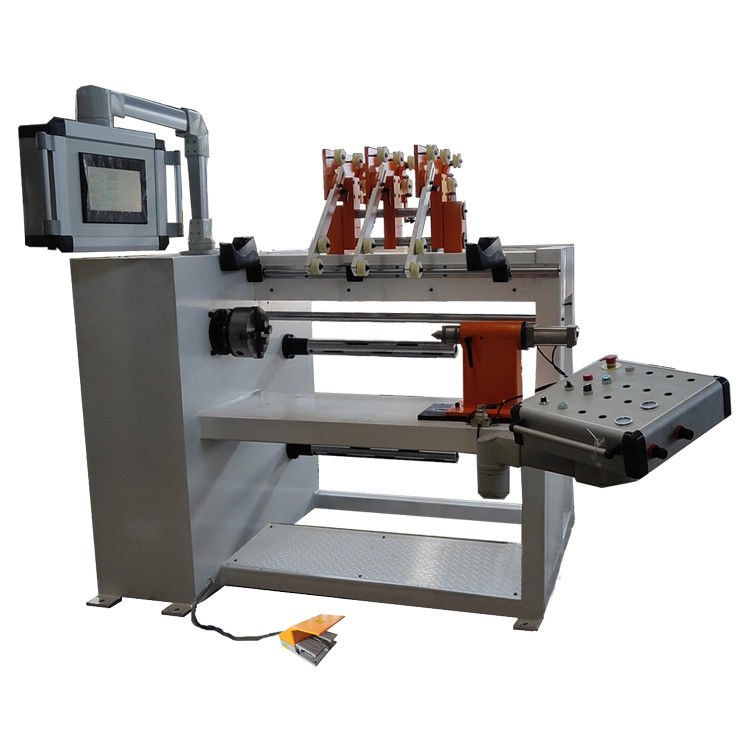

Fig 1 : 자동 코일 권취기 ZPX150-3은 전체 보기입니다
Fig 2 : 자동 코일 권취기 ZPX150-3은 와이어 안내입니다
