자동 스텝 랩 변압기 코어 절단기를 만드는 코어 사지
변압기 코어 절단기에 대한 설명ZZ400-BK의
변압기 코어 절단기 ZZ400-BK는 변압기 코어 사지를 만들기 위해 규소강을 절단하는 데 사용할 수 있는 스텝 랩형 철심 사지 절단기입니다.절단기는 팔다리에 구멍을 뚫을 수 있습니다.구멍의 직경은 요청에 따라 다를 수 있습니다.이러한 종류의 Línea de corte por longitud는 최대 너비 400mm의 스트립을 절단하는 데 사용할 수 있습니다.등변 코어 림, 편심 코어 림(요청에 따라 편심 각도를 조정할 수 있음), 스텝 랩 코어 림, 동일한 코어 림 등을 절단하는 것이 절단기의 주요 기능입니다.절단기는 PLC 제어 시스템입니다.
주요 구성 요소변압기 코어 절단기 ZZ400-BK의
1.Single 맨 위 유압 dereeler
2.슬로프 가이드 장치
3. 피더
4.펀칭 및 절단 장치
5.컨베이어
6. 공압 시스템
7.PLC 제어 시스템
주요 매개변수변압기 코어 절단기 ZZ400-BK의
다음은 길이 선 ZZ400-BK에 절단된 코어 사지의 표준 사양입니다.다만, 요청에 따라 사양을 변경할 수 있습니다.
| 공급 코일: | 규소강 |
| 공급 코일 ID: | Φ500mm |
| 공급 코일 OD: | 최대 Φ1200mm |
| 공급 코일 무게 | 최대 1500kg |
| 절단 두께: | 0.2 ~ 0.35mm |
| 절단 폭(스텝 랩): | 40~400mm (40~370mm) |
| 절단 길이: | 150 ~ 9999mm |
| 먹이는 속도: | 180m/분 |
| 펀칭 직경: | Φ10mm 및 Φ24mm |
| 힘: | 14kw |

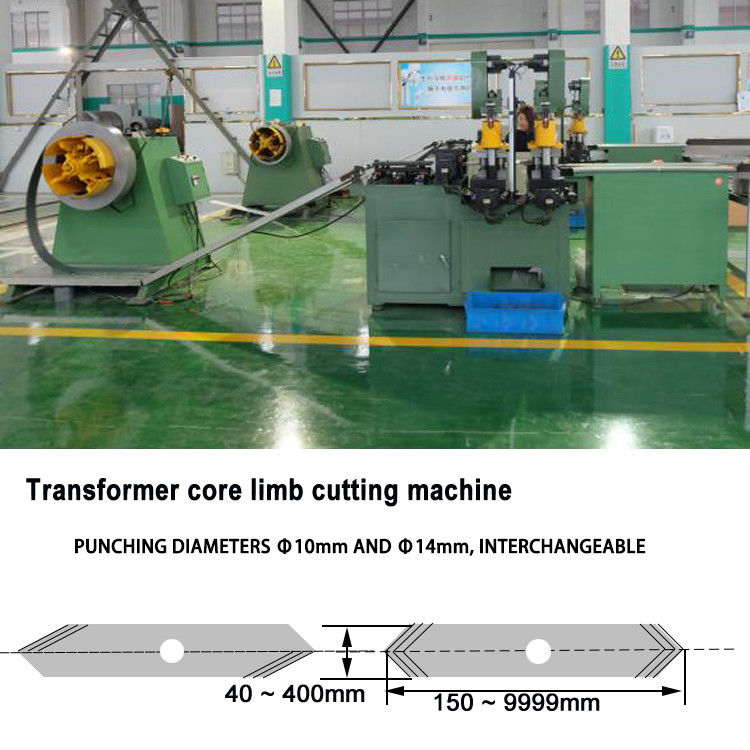

그림 1: 변압기 코어 절단기 ZZ400-BK의 전체 보기
그림 2: 변압기 코어 절단기 ZZ400-BK의 절단기
