자동 코일 권취기 서보기구 구동된 모터 반응 장치 마퀴나 드 보비나도
자동 코일 권취기 ZPX800의 간결합니다
자동 코일 권취기 ZPX800은 꾸불꾸불한 반응 장치 코일과 다른 유사 제품을 위한 특별한 도선 뭉치 기계입니다. 자동 코일 권취기는 양쪽 환선과 평선을 감는데 사용될 수 있습니다. 2 척은 서보 모터에 의해 가동되고 와이어 안내가 또한 서보 모터에 의해 가동됩니다. 자동 코일 권취기의 권취 속도는 스크린 기판에 전위차계에 의해 조정될 수 있습니다. 풋 페달은 코일 권취기를 막거나 시작하는데 사용될 뿐만 아니라 회전 방향을 바꾸는데 사용될 수 있습니다. PLC를 기반으로 제어 시스템과 함께, 자동 코일 권취기는 기계를 만드는 이색 프로그램과 다양한 기능이 쉽게 운영되게 합니다.
자동 코일 권취기 ZPX800의 주요 특징
자동 코일 권취기 ZPX800의 주요 인자
| 층으로부터의 권선축 중심 높이 : | 900 밀리미터 |
| 샤프트 크기 : | 40x40x1100mm |
| 최대 권폭 : | 800 밀리미터 |
| 주전동기출력 : | 4.4Kw |
| 최대 권취 속도 : | 160 rpm |
| 속도 조정률 : | 가변 주파수와 스텝리스 속도 조정률 |
| 최대 평면 배선 칫수 : | 5X12mm |
| 환선 지름 : | Φ0.3 ~ 5.0 밀리미터 |
| 최대 회전 직경 : | Φ800mm |
| 최대 용량 : | 1000 킬로그램 |
| 최소 확대 피치 | 0.01 밀리미터 |
| 계산 모드 : | 5가지 디지트 계산 |
| 카운팅 범위 : | 0 ~ 9999.9 |

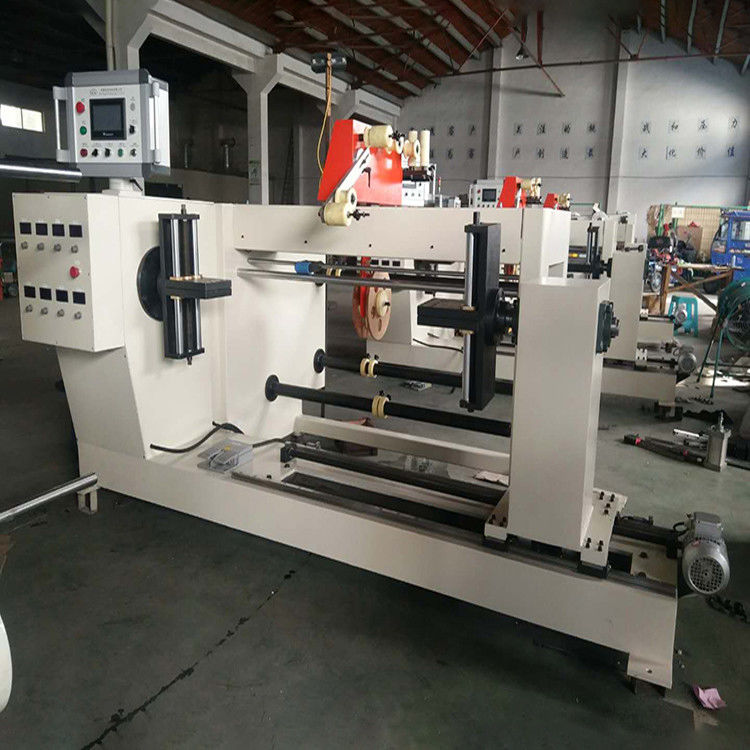

Fig 1 : 자동 코일 권취기 ZPX800의 정면도
Fig 2 : 자동 코일 권취기 ZPX800의 배면도
