기계 스텝 랩을 줄이는 자동변압기 핵심은 길이 선에 잘렸습니다
기계 HJX400-LLB를 줄이는 변압기철심에 대한 도입
기계 HJX400-LLB를 줄이는 변압기철심은 변압기철심을 만들기 위해 실리콘 스틸 시트를 줄이기 위한 특수 기기입니다. 기계는 특별 형상과 핵심을 만들기 위해 2번 절단과 2가지 펀치 기능과 함께 있습니다. 서보 모터는 활동의 정확성을 보증하는 절단과 펀칭 동작을 운전하기 위해 채택됩니다. 기계는 PLC 기반을 둔 제어 시스템에 의해 제어됩니다. 게다가, 기계는 두 유형과 함께 있습니다, 하나가 일반적 형태입니다, 또 다른 것이 스텝 랩 형태입니다. HMI로, 그것은 매우 기계를 운영하기 쉽습니다.
기계 HJX400-LLB를 줄이는 변압기철심의 주성분
기계 HJX400-LLB를 줄이는 변압기철심의 기술적인 매개 변수
HJX400-LLB의 전형적 표준 기술 조건은 아래 보여지나, 이것들이 쉽게 요청된 것으로 변경될 수 있습니다.
| 2종단 코일 디릴러 능력 | 1000 킬로그램 /는 끝납니다 |
| 서플라이 코일 ID | Φ500mm |
| 최대 서플라이 코일 OD | Φ1200mm |
| 절단 헤드들 | 45+와 45-와 트라이앵글 |
| 두께를 줄이기 | 0.23 ~ 0.35 밀리미터 |
| 커팅 폭 | 40 ~ 400 밀리미터 |
| 절단 길이 | 350 ~ 9999 밀리미터 |
| 펀치 직경 | Φ10mm, Φ14mm과 교환할 수 있는 Φ22mm |
| 최대 공급속도 | 120개 Ｍ / 분 |
| 각도 정확도를 줄이기 | ±0.05' |
| 길이 정확도를 줄이기 | ±0.10 밀리미터 |
| 버링 가공을 줄이기 | ≤0.02 밀리미터 |
| 설치 능력 | 15 kw |

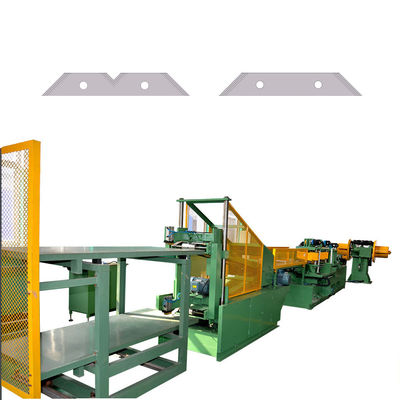

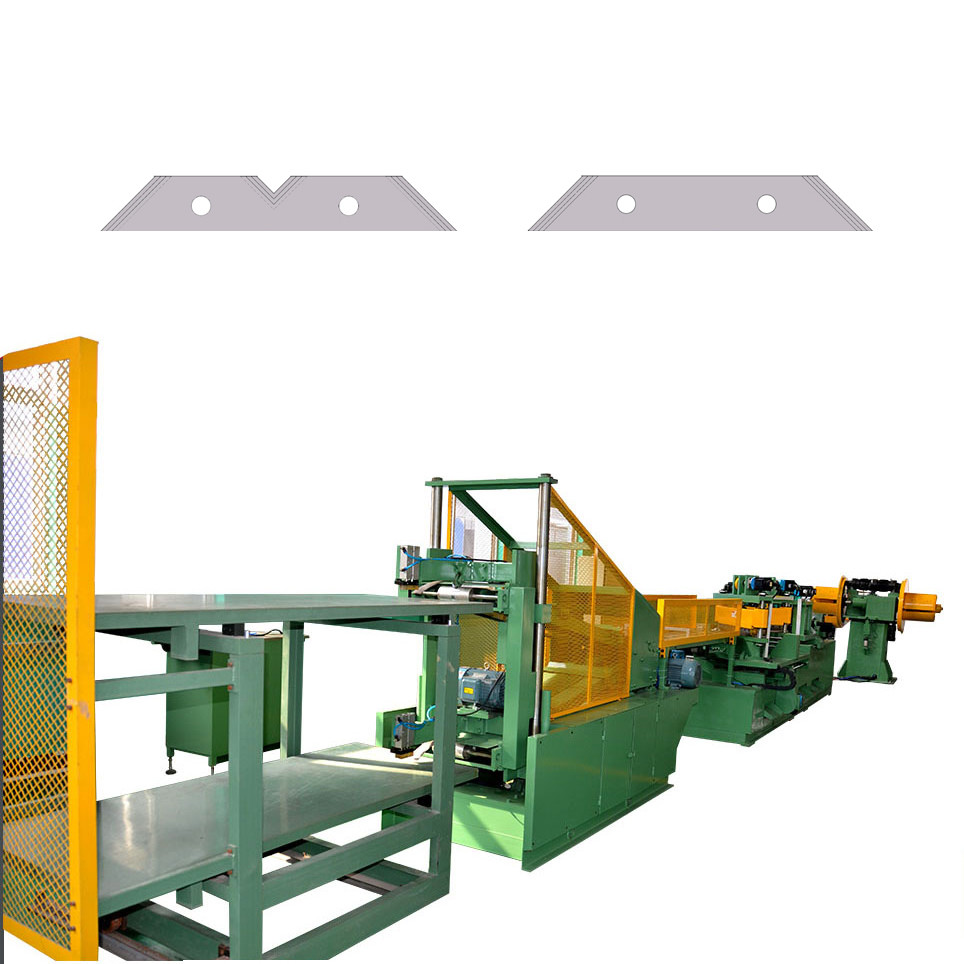

Fig 1 :길이 선 HJX400-LLB의 측면도에 줄여집니다
Fig 2 : 길이 선 HJX400-LLB의 코일 디릴러에 줄여집니다
